Технологический блок
Что размещается в технологическом блоке

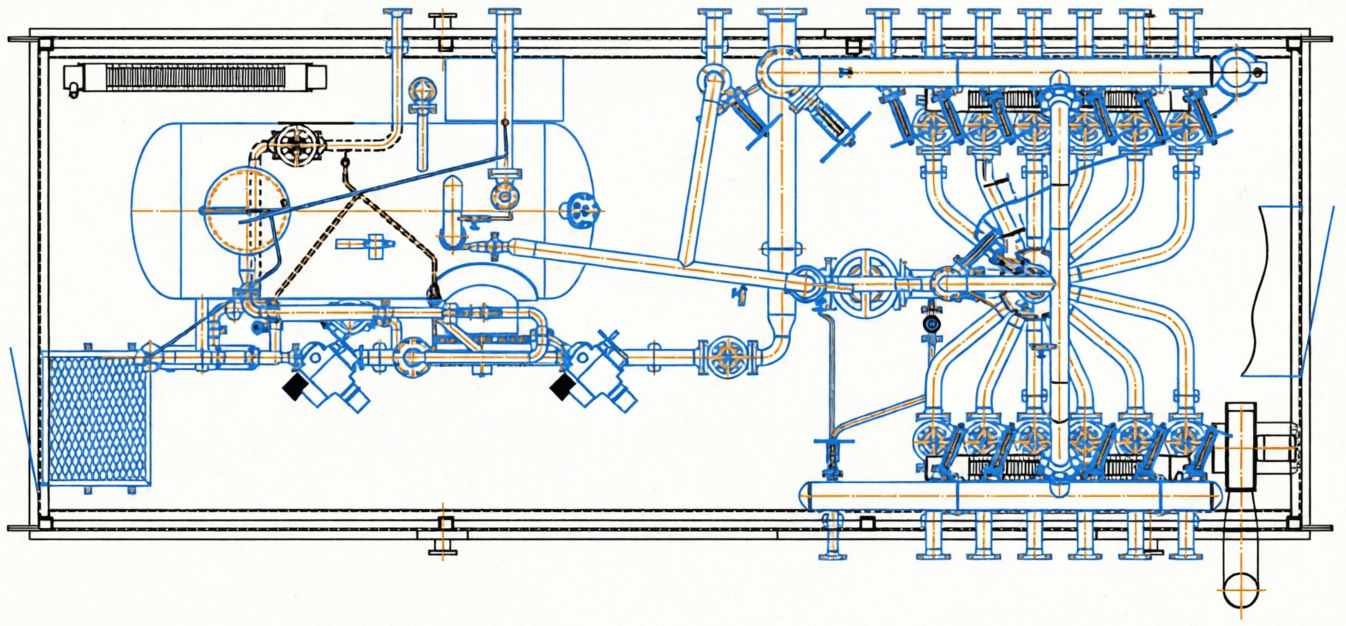

Технологический блок предназначен для размещения и обеспечения условий нормальной работы входящих в состав установки средств измерений и технологического оборудования. Например, блок может быть выполнен в виде утепленного помещения, внутри которого установлены:
- Многофазный расходомер Roxar MPFM 2600 (Roxar MPFM 2600, Pietro Fiorentine или другие импортные и отечественные аналоги)
- Предохранительный клапан
- Обратный клапан
- Основная трубопроводная обвязка, служащая для соединения входов установки с входом расходомера и выходной линией расходомера с выходным коллектором
- Дренажная трубопроводная обвязка
- Гидравлическая станция
- Бак для химреагента
- Насос-дозатор
- Запорная и регулирующая арматура
- Контрольно-измерительные приборы
- Датчики пожарной сигнализации и загазованности
- Другое технологическое оборудование в зависимости от требований проекта
Аппаратурный блок
Что размещается в аппаратурном блоке

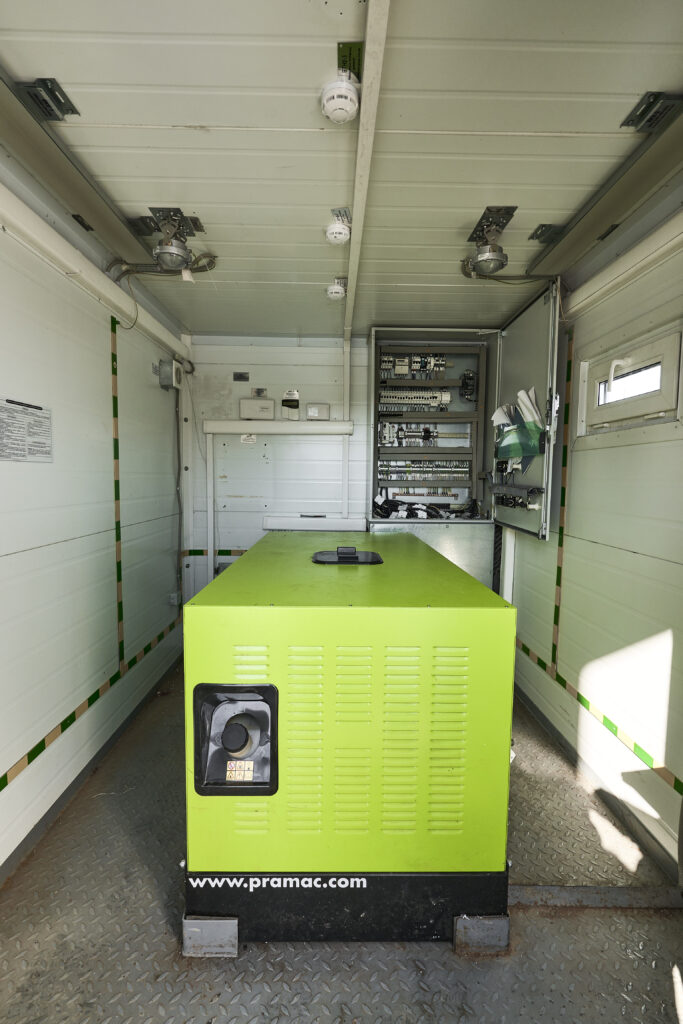

Аппаратурный блок выполнен в виде утепленного помещения, внутри которого размещены:
- Компьютер потока (или электронно-вычислительный блок расходомера /измерительно-вычислительный комплекс)
- Силовой шкаф и шкаф управления (при наличии)
- Смонтированы вторичные приборы пожарной сигнализации и газоанализаторы
Для поддержания необходимой положительной температуры в помещении установлен электрический обогреватель. При необходимости опционально устанавливаются ДЭС с баком запаса топлива.
* Компьютер потока представляет собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока. Он обеспечивает связь со всеми внутренними измерительными приборами, взаимодействует с программным обеспечением для сервисного обслуживания расходомера и клиентскими системами. Это позволяет свести количество метрологически значимых элементов установки к минимуму, исключив необходимость в дополнительных вычислителях и контроллерах.
