Установка трубопоршневая PE-Prover-EXPERT
Поверка и калибровка объёмных и массовых счётчиков жидкости и преобразователей расхода на месте их установки. Стационарное и передвижное исполнение.
Трубопоршневая поверочная установка

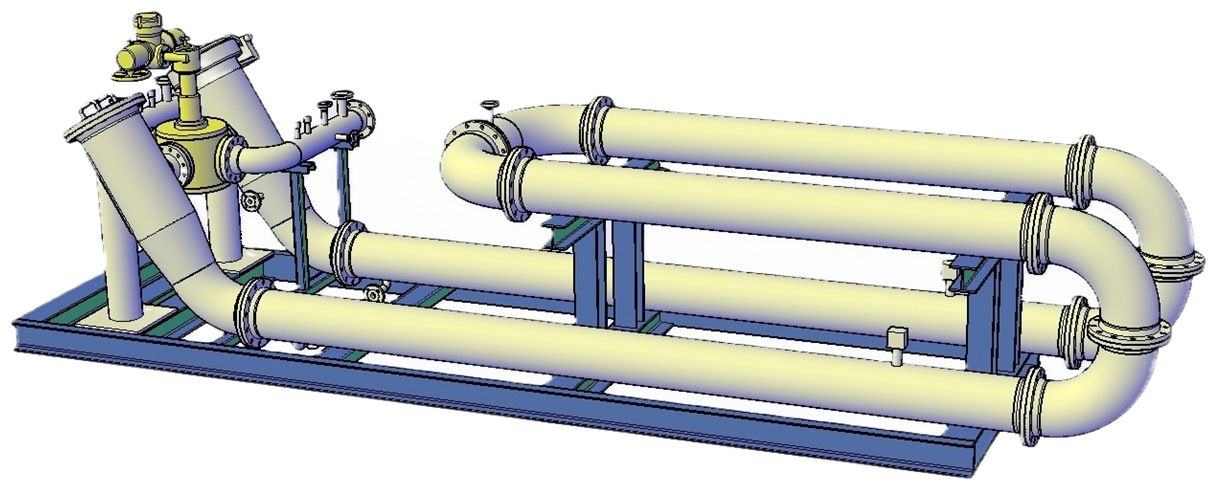

Двунаправленная трубопоршневая поверочная установка «PE-Prover-EXPERT» (далее — ТПУ) предназначена для поверки объёмных и массовых счетчиков жидкости и преобразователей расхода на месте их установки. Рабочей средой может быть сырая нефть, нефтепродукты, продукты нефтехимии, газовый конденсат, вода и другие жидкости. Принцип действия основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.

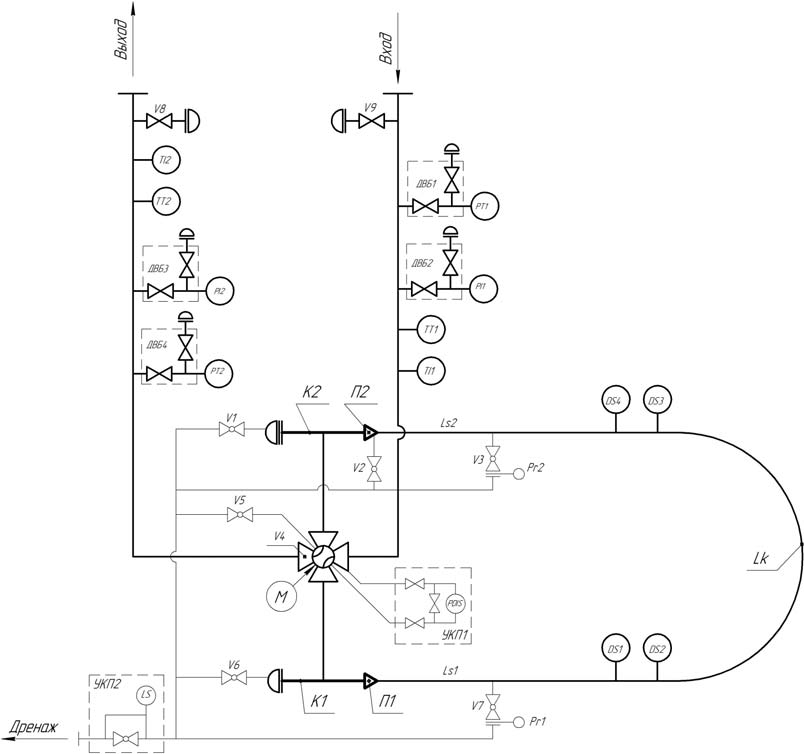

ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора, средств измерений давления и температуры.
При выполнении передачи единицы объема жидкости ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение «запуск» и поток жидкости, проходящий через ТПУ, запускает шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее — ИВК) или счетчиком импульсов. Передача единицы объема жидкости преобразователям расхода от ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя 1-3-1 и 2-4-2.
- Стандартный объём: 2 м³ (двойной проход)
- Номинальный диаметр: DN 300
- Номинальное давление: PN 1,6
- Диапазон расхода: 15…300 м³/ч
- Сухой вес: не более 6000 кг

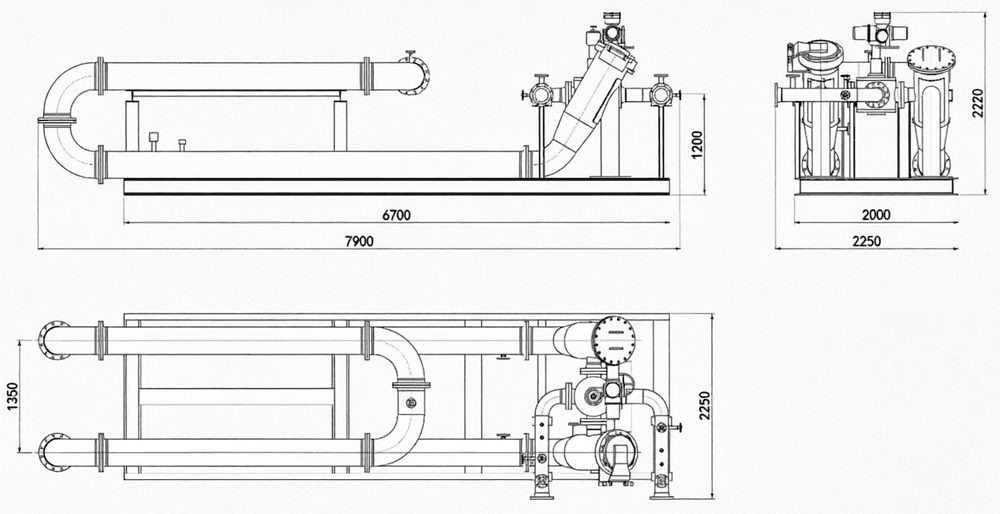

- Габариты (Д×Ш×В): 7,9×2,25×2,22 м
Решения по обеспечению высокой точности поверки и калибровки для любых областей применения
Установки трубопоршневые PE-Prover-EXPERT (далее — ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и/или объемного расхода жидкости, а также средств измерений массы жидкости в потоке и/или массового расхода жидкости, входящих в состав систем измерений количества и показателей качества жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из измерительного участка, который ограничен детекторами. Шаровой поршень совершает поступательное движение под действием потока жидкости, проходящей через измерительный участок ТПУ.
В зависимости от реализованной технологической схемы ТПУ может иметь либо однонаправленное, либо двунаправленное движение шарового поршня по калиброванному участку. При двунаправленном варианте возврат шарового поршня осуществляется по калиброванному участку за счет организации реверса направления потока жидкости (рабочей среды), а при однонаправленном варианте — по байпасной линии. Соответствующее технологической схеме движение шарового поршня обеспечивается конструкцией и алгоритмом работы устройства возврата шарового поршня.
ТПУ состоит из ограниченного детекторами измерительного участка, в котором под действием потока жидкости, плотно прилегая к стенкам измерительного участка, перемещается эластичный шаровой поршень, одной или двух пар детекторов шарового поршня, устройства возврата шарового поршня, камер приема и запуска шарового поршня. В состав ТПУ также входят средства измерений температуры и избыточного давления. Детекторы шарового поршня являются взаимозаменяемыми, и их замена не требует внеплановой поверки ТПУ.
Параметры стандартного шарового прувера
| Наименование параметра | PE01 (однонаправленный) или PE02 (двунаправленный) |
|---|---|
| Номинальное значение вместимости измерительного участка, м³ | от 0,1 до 20 |
| Диаметр измерительной секции, мм | от 100 до 900 |
| Относительная погрешность, % | ±0,05; ±0,1 |
| Сейсмостойкость | 9 баллов по MSK-64 |
| Расход максимальный, м³/ч | от 3 до 4000 |
| Расход мин / макс | 1:20 |
| Исполнение | стационарное, передвижное |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, сжиженные газы, химикаты, промышленные жидкости, вода |
| Давление, МПа, не более | 10 |
| Маркировка взрывозащиты | 1Ex IIB T3 Gb X; 1Ex IIB T4 Gb X |
| Температура среды, °C | от минус 40 до плюс 100 |
| Температура окружающей среды (стандартное исполнение), °C | от минус 5 до плюс 40 |
| Температура окружающей среды (специальное исполнение), °C | от минус 60 до плюс 54 |
| Параметры электрического питания | напряжение переменного тока частотой 50±1 Гц: 230±10 %; 400±10 % |
| Средний срок службы, лет | 25 |
Конкретные значения параметров заказанной конфигурации указываются в паспорте изделия.

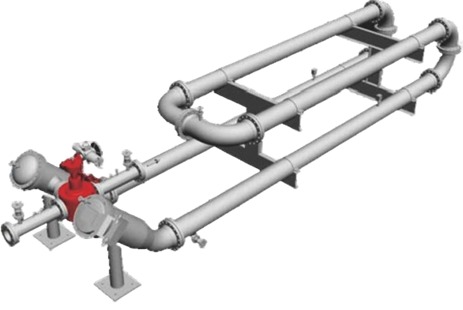

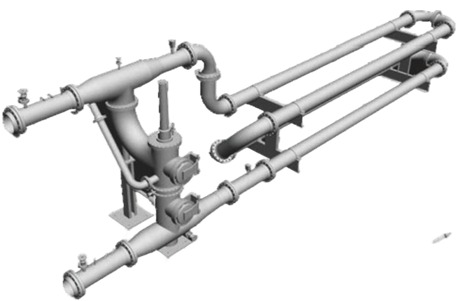

Примеры исполнений
Документация
Опросный лист для подбора установки, описание типа средства измерений и руководство по эксплуатации.
Что работает вместе с ТПУ
Поверочное оборудование, системы измерений и контроллеры в составе узла учёта.
