Специализированное решение для измерения расхода сред, требующих постоянства температуры: битум, сера, парафины, мазуты, смолы и другие высоковязкие продукты. Изотермический кожух предотвращает застывание, кристаллизацию и неравномерное изменение вязкости измеряемой среды.

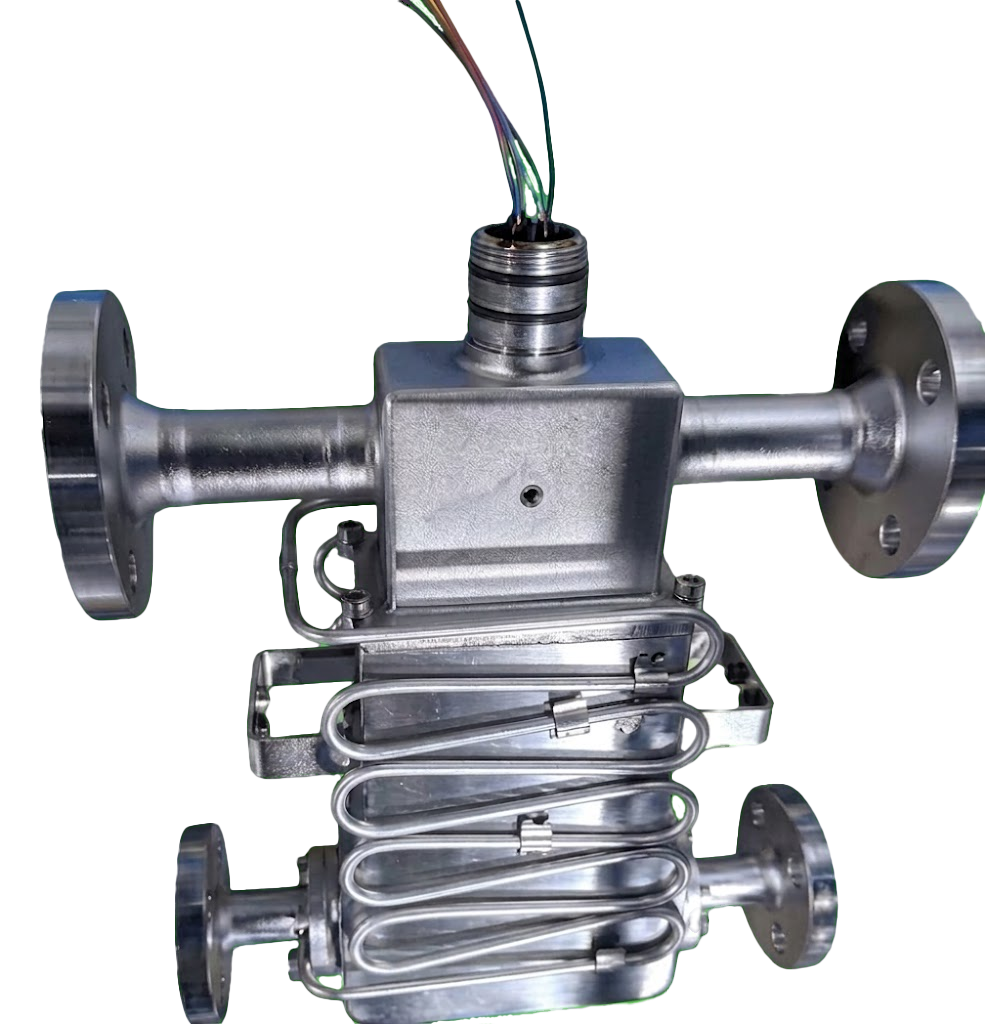

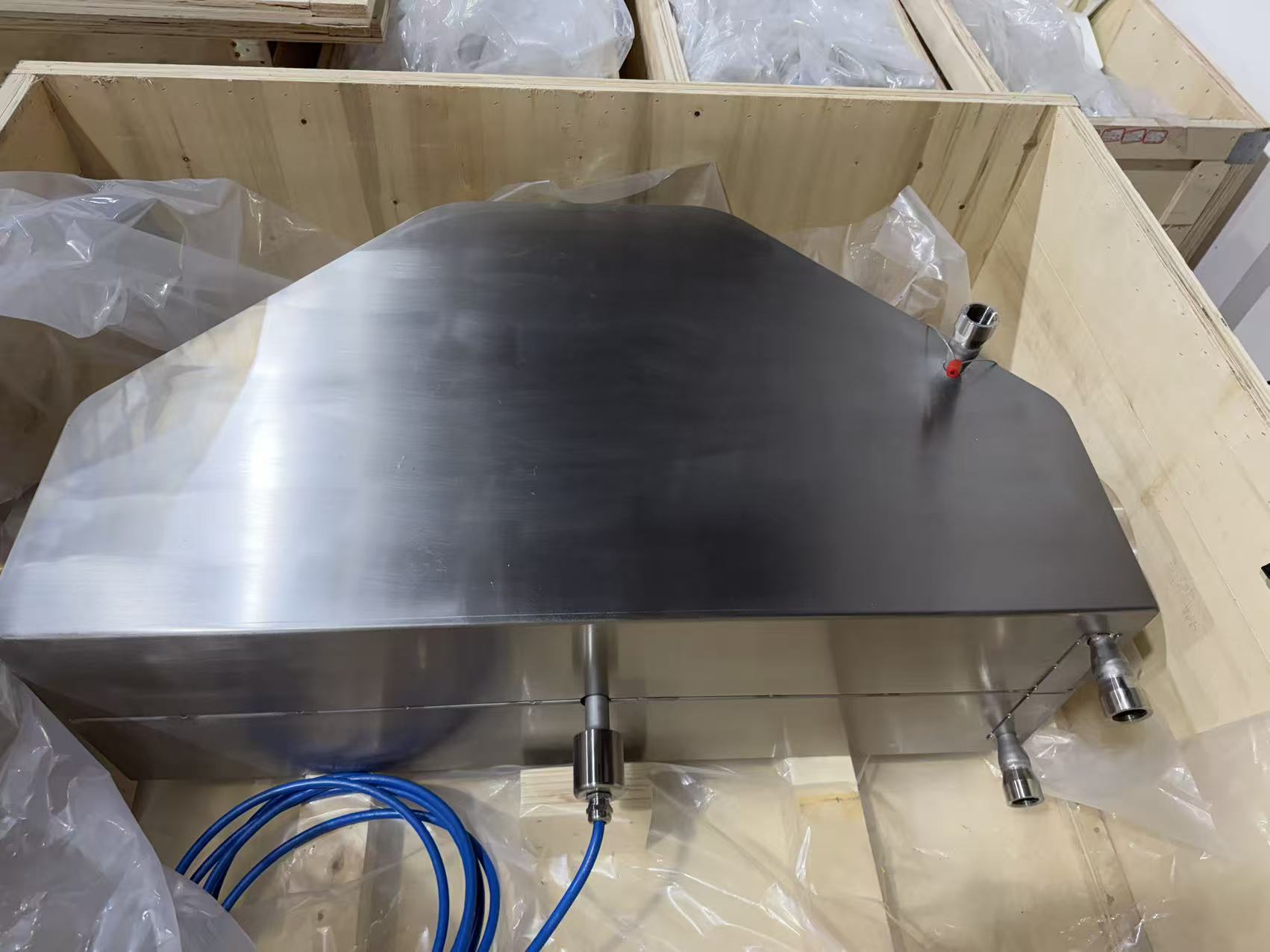

Изотермический кожух — это теплоизолирующая оболочка, устанавливаемая на сенсор кориолисового расходомера, которая поддерживает стабильную температуру рабочей среды в процессе измерения. Это особенно важно для продуктов, чья вязкость критически зависит от температуры.
Многие промышленные продукты кардинально меняют свои свойства при малейших колебаниях температуры. Без изотермического кожуха измерение расхода таких сред становится нестабильным и недостоверным.
Проблема: Вязкость битума экспоненциально зависит от температуры. При снижении температуры на 10 °C вязкость может возрасти в 10 и более раз.
Без кожуха: При скачках температуры меняется вязкость → меняется профиль скорости потока → погрешность измерения массового расхода может достигать двузначных процентов.
С кожухом: Битум сохраняет заданную температуру и вязкость на всём протяжении измерения. Погрешность — в пределах паспортной точности расходомера.
Проблема: Сера — уникальный продукт с резко нелинейной вязкостью: вязкость минимальна при ~120–130 °C, с ростом температуры резко увеличивается и достигает максимума при ~187–190 °C, после чего падает.
Без кожуха: Любое колебание температуры в трубопроводе приводит к драматическому изменению вязкости. Расходомер «видит» хаотичное изменение плотности и профиля потока — показания становятся нестабильными.
С кожухом: Температура серы стабилизируется в рабочем диапазоне 135–145 °C — ниже зоны резкого роста вязкости (максимум при ~187–190 °C). Измерения — точные и воспроизводимые.
Проблема: При снижении температуры ниже точки помутнения парафины кристаллизуются, образуя твёрдую фазу. Это забивает измерительные трубки, вызывает дрейф нуля и резкое возрастание погрешности.
Без кожуха: Даже кратковременное остывание стенок трубки может вызвать отложение парафина на внутренних поверхностях. С каждым циклом охлаждения слой нарастает.
С кожухом: Температура стенок трубки всегда выше точки кристаллизации. Отложения не образуются. Расходомер работает стабильно годами без чистки.
Проблема: Тяжёлые нефтепродукты требуют подогрева для перекачки. При потере температуры теряют подвижность, что может привести к застыванию в измерительной камере.
Без кожуха: При остановке потока (ночные смены, плановые остановы) мазут в сенсоре остывает быстрее, чем в трубопроводе — сенсор «застывает» первым. Перезапуск требует длительного прогрева.
С кожухом: Температура сенсора поддерживается на уровне трубопровода. Нет локальных «холодных зон». Перезапуск после останова — мгновенный.
| Параметр | Значение |
|---|---|
| Температура рабочей среды | от −196 до +350 °C |
| Тип теплоносителя / хладогента | Пар, горячее масло, горячая вода; хладогенты: охлаждённая вода + этиленгликоль (до −20 °C), водный раствор пропиленгликоля, силиконовое масло (термостатирующее), фторированные органические теплоносители (Galden®, Novec™), жидкий азот (для глубокого охлаждения) |
| Давление теплоносителя | уточняется при заказе (зависит от исполнения и параметров теплоносителя) |
| Материал кожуха | 304 / 316L нержавеющая сталь |
| Теплоизоляция | Минеральная вата / аэрогель (опционально) |
| DN совместимость | DN08 – DN250 (в зависимости от типоразмера) |
| Код опции | 19S — Y (Да) |
| Подходит для типов сенсора | U, K, W, L (прямотрубный), D (Δ-тип) |
| Основные применения | Битум, сера, парафины, мазуты, гудроны, смолы, полимеры |
Изотермический кожух может использоваться не только для подогрева (пар, горячее масло), но и для охлаждения — когда требуется поддерживать пониженную температуру измеряемой среды, предотвращая её разложение, полимеризацию или нежелательные химические реакции.

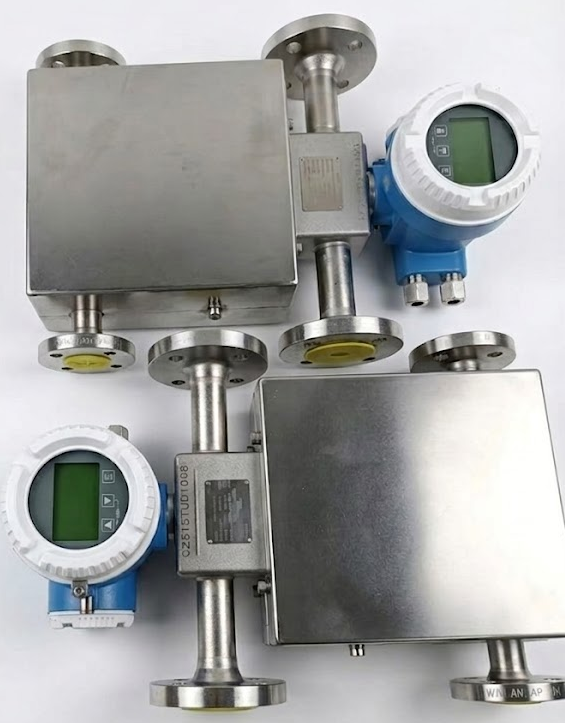

Реальный пример: При измерении расхода жидкого диметилсульфида (ДМС) в нефтехимическом производстве. ДМС имеет температуру кипения всего +37 °C и склонен к термическому разложению. Трубопровод и сенсор расходомера Mass-EXPERT были оснащены изотермическим кожухом с принудительной циркуляцией хладогента (охлаждённая вода + этиленгликоль, −5 °C). Кожух обеспечил стабильную температуру среды +2…+5 °C на всём протяжении измерения, исключив парообразование в сенсоре и обеспечив точность измерений ±0,1%.
Результат: стабильная температура → постоянная плотность → точные показания массового расхода и полное отсутствие газовой фазы в сенсоре.
