Система измерений количества и показателей качества воды. Автоматизированный оперативный учёт прямым динамическим массовым или косвенным объёмно-массовым методом.
Система измерений количества и показателей качества воды (СИКВ) представляет собой функционально объединённую совокупность средств измерений (СИ), технологического и вспомогательного оборудования, которая предназначена для автоматизированного оперативного учёта воды прямым динамическим массовым или косвенным объёмно-массовым методом между сдающей и принимающей сторонами в соответствии с требованиями Заказчика, а также другой нормативной документацией.
Состав СИКВ определяется требованиями Заказчика и проектом. Ниже — функциональные блоки системы. Нажмите на блок, чтобы раскрыть описание.

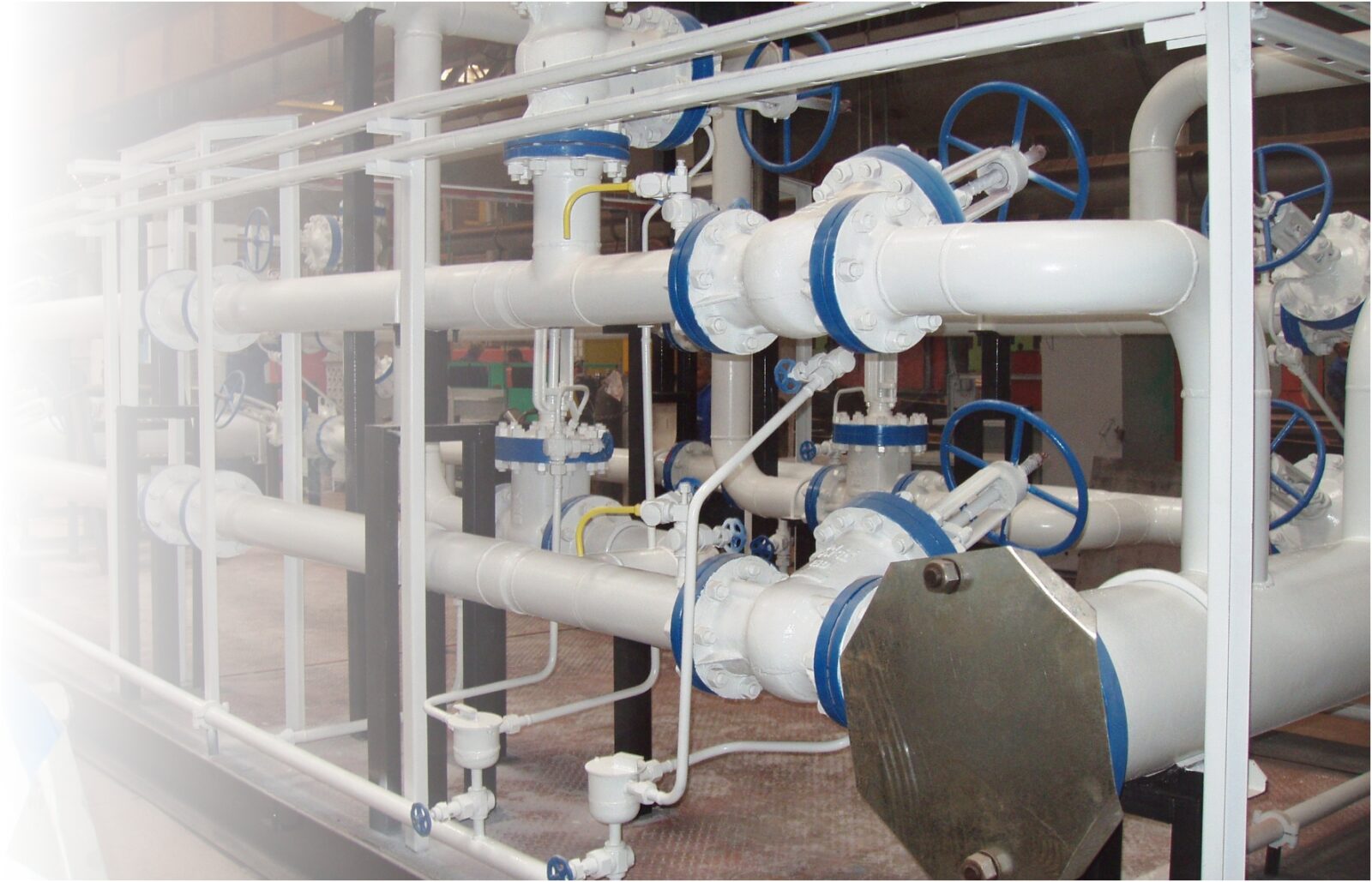

Блок измерительных линий (БИЛ) состоит из входного и выходного коллекторов, а также измерительных линий, на которых установлены средства измерений расхода, давления и температуры, запорная арматура на входе и выходе линии, регулирующая арматура, фильтры. БИЛ предназначен для измерения расхода, температуры и давления продукта и передачи соответствующих сигналов в систему обработки информации. На коллекторе БИЛ устанавливается пробозаборное устройство (ПЗУ) для отбора продукта на анализ в лабораторию, либо автоматический пробоотборник.
Блок операторной предназначен для размещения оборудования системы обработки информации и представляет собой блок-бокс полной заводской готовности с внутренней отделкой и системами освещения, отопления, вентиляции, охранно-пожарной сигнализации.
Система сбора и обработки информации (СОИ) — это элемент Системы измерений количества и показателей воды, предназначенный для автоматизированного выполнения функций сбора, обработки, отображения, регистрации и хранения информации по результатам измерений и управления режимами работы системы измерений количества и показателей воды. Собирается в унифицированных приборных шкафах и представляет собой набор функционально связанных компонентов: измерительно-вычислительный комплекс (компьютер расхода), контроллер управления, вторичная аппаратура средств измерений, источники бесперебойного питания, автоматический ввод резервного питания, программное обеспечение системное и прикладное. Также в состав СОИ включается необходимое количество автоматизированных рабочих мест оператора (АРМ) настольного исполнения, либо шкафного исполнения с сенсорной панелью управления. СОИ предназначена для приёма сигналов с датчиков, приборов и агрегатов технологических блоков СИКВ, проведения учётных операций, отображения информации на мониторе, архивирования данных, управления режимами, формирования и печати отчётов и протоколов, передачи информации в системы верхнего уровня Заказчика.
Поверочное оборудование и другие системы измерений в составе узла учёта.
