Кориолисовые расходомеры для химической промышленности

Поток идёт по трубкам, которые колеблются на собственной частоте. Эффект Кориолиса разводит фазы колебаний входа и выхода, и разность фаз пропорциональна массе среды за единицу времени.

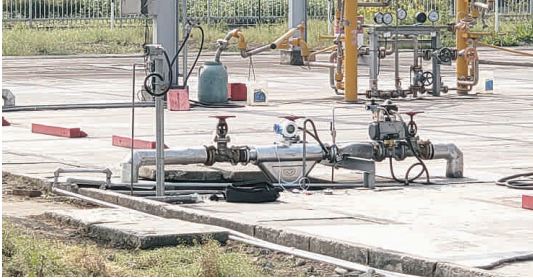

Приборы работают на измерении и дозировании агрессивных сред: кислот, щелочей, растворителей и жидких реагентов. Их ставят на технологические линии и в узлы дозирования, включая непрерывные процессы с меняющимся составом и температурой.

Объём измеряемых величин — массовый расход, плотность и температура; все три снимаются из одной точки трубопровода, без дополнительных датчиков в линии. Плотность фиксируется в диапазоне 650–2000 кг/м³.

Плотность химических сред меняется с температурой, концентрацией и фазовым составом, поэтому объёмным измерениям требуются поправки. Массу прибор измеряет независимо от этих факторов — это важно при дозировании дорогих реагентов и учёте продуктов переменного состава.

Подходит. Точность 0,1–0,2% позволяет удерживать состав продукта в узких допусках в реакторах непрерывного действия. Для узлов дозирования на странице рекомендована связка прямотрубного L-сенсора с трансмиттером ME200.

Серную (H₂SO₄), соляную (HCl), азотную (HNO₃), фосфорную (H₃PO₄) и плавиковую (HF) — в концентрированном и разбавленном виде. Материал трубок под каждую кислоту подбирается индивидуально; состав среды приложите к опросному листу.

Работает: едкий натр (NaOH), гидроксид калия (KOH), растворы аммиака (NH₄OH) и другие щелочные соединения. Для большинства таких сред подходит трубка из 316L; в жёстких условиях материал согласуется дополнительно.

Измеряет. На странице перечислены ацетон, метанол, этанол, изопропанол, толуол, ксилол, этилацетат и метилэтилкетон. Базовым материалом для растворителей остаётся 316L; итоговый выбор зависит от температуры и примесей.

Смотрите таблицу материалов на странице. Хастеллой C4/C276 — кислоты и хлориды, включая влажный хлор; тантал — HCl, HNO₃, H₂SO₄; титан — хлоридные среды, окислители, HNO₃; 316L — умеренно агрессивные среды, растворители и щёлочи.

Нельзя — тантал разрушается плавиковой кислотой, как и титан. Для HF применяются никелевые сплавы: Хастеллой C-276 (доступен в нашей линейке), а также общепринятые в отрасли Monel 400 и Alloy 20 — выбор зависит от концентрации, температуры и примесей. Если в среде есть HF, отметьте это в опросном листе.

С перекисью водорода (H₂O₂), хлорным железом, сульфатами, нитратами, хлоратами, хлорорганическими соединениями — да. Для каждой среды применяется свой материал контактных частей; нестандартные составы разбираем по анализу.

Для вязких и абразивных сред — прямотрубный L-сенсор (DN08–DN50): без изгибов, нет застойных зон, минимальное гидравлическое сопротивление, возможна CIP/SIP-мойка. Для более чистых потоков подойдёт универсальный U-сенсор (DN03–DN250).

В линейке доступны 316L, C4, хастеллой C276/C4, титан, тантал, 904L и дуплекс. Подбор ведётся по среде, температуре и давлению; для типовых сред на странице уже приведены рекомендуемые сочетания.

Кожух удерживает постоянную температуру сенсора и снимает влияние внешних условий на измерение. Опция востребована при высокоточном дозировании и в процессах, где среда склонна к кристаллизации.

Присоединения — фланцевые по ГОСТ, ANSI и DIN либо резьбовые; доступный набор зависит от типоразмера и исполнения. Выбранный тип и межфланцевый размер закрепляем при подборе, чтобы монтаж сошёлся с существующей обвязкой.

Есть конфигурация для малых подач — с высокой стабильностью нулевой точки (от 0,012 кг/ч) и динамическим диапазоном до 100:1. Это удобно для дозирования добавок и катализаторов, где важна малая абсолютная погрешность.

Заполните опросный лист или конфигуратор: среды, расходы, давление, температура, материалы, требования по взрывозащите. Инженеры подберут исполнение и пришлют КП; цена зависит от диаметра, материала трубок, давления и Ex-исполнения.

Погрешность для жидкостей — от ±0,1% до ±1,0% по типоразмерам; для ответственного дозирования доступен класс 0,1%, в узлах коммерческого учёта — точность от ±0,1%. Калибровка у каждого прибора индивидуальная, проходит на проливной установке.

Номер в Госреестре СИ — 98506-26. Это позволяет применять расходомер в сфере государственного регулирования обеспечения единства измерений, то есть в товарных операциях и расчётах между сторонами.

Утверждённая методика даёт выбор: эталонная проливная установка или выезд с пруверами прямо на объект — разбирать линию при этом не придётся. Поверочные установки, в том числе компакт-пруверы, компания поставляет сама.

Отношение максимального и минимального расхода в пределах нормируемой погрешности. При переменной загрузке производства — ночных минимумах, пусках, периодических подачах — этот запас позволяет измерять без потери точности.

Прямые участки этому типу приборов не требуются. Точность не зависит от того, как поток распределён по сечению трубы, поэтому прибор легко встраивается в стеснённые узлы действующих химических линий.

Ориентация подбирается под узел. Сенсор ставят так, чтобы он опорожнялся и не накапливал осадок; схему установки для конкретной линии согласуем на этапе проектирования, она же описана в руководстве по эксплуатации.

Выходные сигналы — 4–20 мА с HART и RS-485 с Modbus RTU; этого достаточно для интеграции с АСУ ТП и системами дозирования, где на странице рекомендован трансмиттер ME200. PROFIBUS PA поставляется как опция.

Для взрывоопасных зон поставляются исполнения с разными трансмиттерами: ME100 — Ex db ib IIC T6 Gb; ME200 — Ex db ia IIC T6 Gb. Сенсорный блок маркируется Ex ib IIC T6…T1 Gb (с ME100) либо Ex ia IIC T6…T1 Ga (с ME200).

Прямотрубные L-сенсоры допускают CIP/SIP-мойку без демонтажа: внутри нет изгибов и застойных зон, гидравлическое сопротивление минимально. Ограничения — по моющим растворам: для стали 316L хлорсодержащие растворы (гипохлорит) обычно ограничивают концентрацией порядка 100–200 мг/л и температурой до 40–50 °C; уплотнения (EPDM, FKM, FFKM) подбираются под среду и режим мойки. Регламент согласуется при подборе.

С прибором идут описание типа СИ, РЭ, методика поверки и сертификаты ТР ТС. Гарантийный срок — 18 месяцев от поставки или 12 месяцев от установки; действует тот, который завершится первым.

Сервисное сопровождение — шеф-монтаж, пусконаладка, обслуживание, поверка — идёт на территории России силами компании. Это охватывает и пуск новых линий, и плановые проверки приборов, уже стоящих в цехах.

В измерительном тракте нет изнашивающихся деталей, поэтому плановые работы прибору не назначаются. Ресурс из описания типа: 20 лет среднего срока службы, 100 000 часов наработки на отказ.

Замена реальна во многих случаях без сварочных работ — прибор подбирается по монтажным размерам и интерфейсам заменяемого расходомера. Совместимость, в том числе с Micro Motion и Endress+Hauser, подтверждаем по снимку шильдика или чертежу обвязки. ---
