Кориолисовые расходомеры для водородной энергетики

Среда проходит через колеблющиеся трубки сенсора. Сила Кориолиса сдвигает фазу колебаний, и этот сдвиг пропорционален массовому расходу. Прибор считает массу напрямую — без пересчёта объёма по плотности и температуре.

Да, это штатная задача: Mass-EXPERT измеряет газообразный водород и водородсодержащие смеси при давлении вплоть до 96 МПа (960 бар). Прямое массовое измерение исключает погрешности, связанные со сжимаемостью газа.

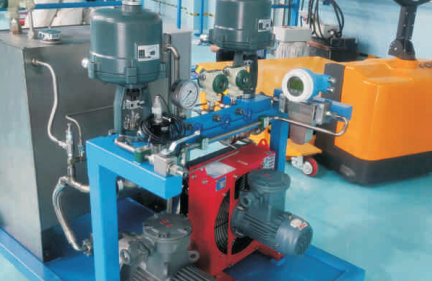

На заправочных станциях H₂, в системах дозирования водорода для топливных элементов, на лабораторных и испытательных стендах, в коммерческом учёте распределительных сетей. Разбор по средам — в разделе «Типичные среды» на странице.

Плотность газа меняется с давлением и температурой, поэтому объёмным приборам требуются корректоры и пересчёты. Кориолисовый расходомер измеряет массу напрямую, и его результат не зависит от сжимаемости водорода при рабочих параметрах.

Кроме массы прибор измеряет плотность и температуру среды — все три сигнала снимаются с одного сенсора. Диапазон по плотности — 650–2000 кг/м³; значения применяют в производных расчётах.

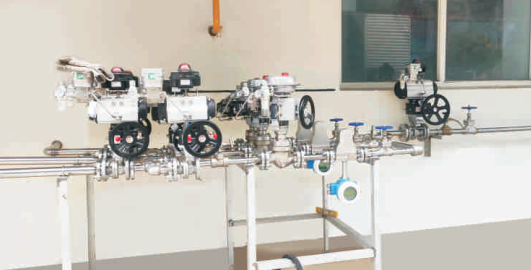

Подходит: для линий заправки с давлением 35–96 МПа предусмотрено исполнение PK — широкий U-образный сенсор, материалы, стойкие к H₂-охрупчиванию, и высоконапорные присоединения. Для станций 70 МПа (700 бар) и 96 МПа (960 бар) рекомендован типоразмер 003..PK.

Можно. Для дозирования предназначен сенсор PK малого диаметра (DN03–DN08): увеличенная амплитуда колебаний трубок даёт высокое отношение сигнал/шум, а стабильность нулевой точки начинается от 0,06 кг/ч.

Измеряет: синтез-газ (H₂ + CO), смеси водорода с метаном (H₂ + CH₄), продувочные газы и другие водородсодержащие композиции. Такие среды типичны для нефтехимии, металлургии и энергетики.

Трубки и корпус выполняются из сплавов с низкой восприимчивостью к водороду; материал подбирается под рабочее давление и состав среды. Такой подбор исключает риск разрушения измерительных трубок под действием H₂.

На влажном водороде и в средах с примесями сероводорода (H₂S) рекомендован никелевый сплав Хастеллой C276/C4 — он стоек к водородной коррозии. Если состав среды сложнее, марку уточним по анализу: приложите его к опросному листу.

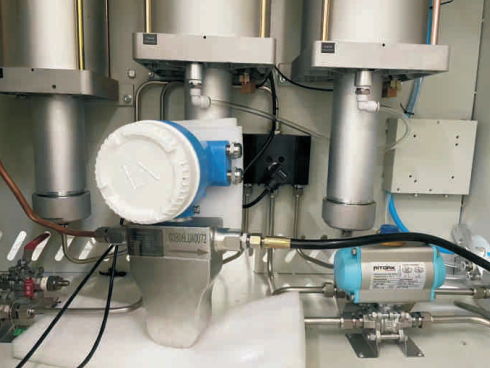

Линейка перекрывает −196…+350 °C; криогенное исполнение L рассчитано до −196 °C. Ниже этой границы применяется исполнение D со сверхнизкими температурами — расчётный диапазон −255…+150 °C для жидких газов: водорода, гелия, азота, кислорода. Оно выполняется только в раздельном варианте, электроника выносится от сенсора. В утверждении типа СИ диапазон подтверждён до −196 °C, поэтому работу ниже этой границы прорабатываем индивидуально под проект.

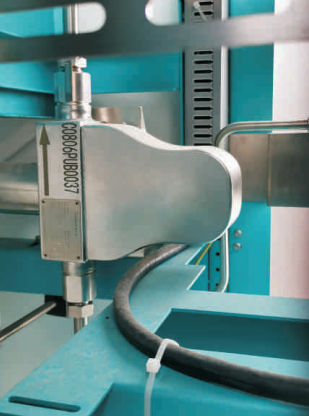

Базовый вариант — U-образный сенсор модификации PK: широкие трубки рассчитаны на газы высокого давления и дают максимальную чувствительность к массовому расходу. Вне сверхвысоких давлений можно рассматривать другие исполнения линейки.

По давлению линейка ступенчатая. Базовое исполнение рассчитано на 10 МПа, «P» поднимает основные типоразмеры до 45 МПа, «PK» доводит ряд 003…PK до 96 МПа. Максимум каждого диаметра указан в таблицах описания типа.

Для сверхвысоких давлений доступны три типа: UNF, VCO с уплотнением O-кольцом (до 35 МПа) и VCR с металлическим уплотнением (до 96 МПа). Тип соединения и монтажные размеры фиксируются на этапе подбора.

Доступны 316L, 904L, хастеллой, титан, дуплекс и тантал. Выбор зависит от рабочего давления и состава среды: для PK-исполнения применяются сплавы, стойкие к водородному охрупчиванию, для умеренных давлений хватает базовых марок.

В таблице страницы — четыре модели: Mass-EXPERT-003..PK, 004..PK, 008..PK и 015..PK. Максимум 96 МПа относится к 003..PK; у остальных моделей предел ниже и зависит от типа присоединения.

Чтобы получить исполнение и цену, опишите задачу: что за среда, какой расход, рабочее давление, температура, тип присоединения и есть ли взрывоопасная зона. Данные принимаем через опросный лист или конфигуратор. КП собираем из диаметра, материалов трубок, давления и Ex-исполнения.

Пределы допускаемой погрешности для газов — ±0,5%, ±0,7% и ±1,0% по типоразмерам; для водородных конфигураций указана точность от ±0,5%. Каждый прибор калибруется индивидуально на проливной установке.

Прибор внесён в Госреестр СИ под № 98506-26. Для водорода это важно там, где показания идут в расчёты: коммерческий учёт на станциях, отпуск и приём продукта между организациями.

Методика поверки утверждена и допускает два сценария. Базовый — эталонные проливные установки. Второй — поверка на месте с пруверами, когда сенсор остаётся в трубопроводе. Поверочное оборудование, включая компакт-пруверы, компания поставляет сама.

Это отношение максимального расхода к минимальному, в котором сохраняется нормируемая погрешность. Для водородных задач диапазон важен при переменных режимах — заправке, периодическом дозировании, работе на малых расходах.

Нет, не нужны: измерение не зависит от профиля потока, в отличие от турбинных и ультразвуковых приборов. Это упрощает компоновку водородных панелей и замену приборов на существующей обвязке.

Жёсткой привязки к положению нет. Сенсор разворачивают так, чтобы обслуживание и опорожнение были удобными; для линий высокого давления схему выверяем вместе с проектом обвязки. Рекомендации приведены и в руководстве по эксплуатации.

4–20 мА с HART, RS-485 Modbus RTU, CAN и частотно-импульсный выход 0–10 000 Гц; PROFIBUS PA — опция, зависит от исполнения. На заправочных станциях применяется трансмиттер ME200, несколько линий объединяются по RS-485 в multi-drop.

Требования по Ex закрываются парой приборов: ME100 даёт Ex db ib IIC T6 Gb (сенсор Ex ib IIC T6…T1 Gb), ME200 — Ex db ia IIC T6 Gb с пылевой защитой Ex ia tb IIIC T80 °C Db (сенсор Ex ia IIC T6…T1 Ga).

По ГОСТ Р МЭК 60068-2-6 прибор испытан на вибрацию: 5–55 Гц, 0,35 мм, три оси. Для пульсирующей подачи рабочую точку и схему монтажа сверяем отдельно, при подборе.

Гарантийный срок: 18 месяцев с даты поставки или 12 месяцев с даты установки; если сроки не совпали, действует более ранний. Пакет документов — описание типа СИ, руководство по эксплуатации, методика поверки, сертификаты ТР ТС.

На территории РФ доступны шеф-монтаж, пусконаладка, сервисное обслуживание и поверка — включая объекты водородной инфраструктуры. План и очерёдность работ согласуем заранее; выезд специалистов планируем вместе с поставкой.

Обслуживать прибор по регламенту не нужно — внутри сенсора нет ни движущихся деталей, ни расходных элементов. Заявленный ресурс: 20 лет среднего срока службы и 100 000 часов средней наработки на отказ по описанию типа.

Во многих случаях да, причём без сварочных работ: исполнение подбирается под присоединительные и монтажные размеры существующего узла. Совместимость с приборами Micro Motion или Endress+Hauser проверяем по чертежу обвязки либо фото шильдика. ---
