C — Сверхвысокая температура

Исполнение C специально разработано для процессов, где температура рабочей среды превышает возможности стандартного исполнения T (+150 °C). Применение специализированных жаропрочных материалов, терморазвязок и обязательного раздельного исполнения электроники позволяет надёжно работать при температурах до +350 °C.

−50…+350

°C диапазон температур

Раздельное

Исполнение электроники

Жаропрочные

Материалы и сплавы

Конструктивные особенности исполнения C

Исполнение C базируется на стандартных сенсорах Mass-EXPERT, но с рядом конструктивных изменений, обеспечивающих надёжную работу при сверхвысоких температурах.

Сверхвысокая температура до +350 °C

Специальные жаропрочные материалы измерительных трубок и корпуса выдерживают экстремальные температурные нагрузки.

Раздельное исполнение

Электронный блок (трансмиттер) выносится в безопасную зону и соединяется с сенсором кабелем-удлинителем.

Удалённая электроника

Трансмиттер может быть установлен на расстоянии до 15 м от сенсора.

Примеры

Исполнение C — Сверхвысокая температура

Внешний вид моделей сверхвысокотемпературного исполнения C с раздельным сенсором и выносной электроникой

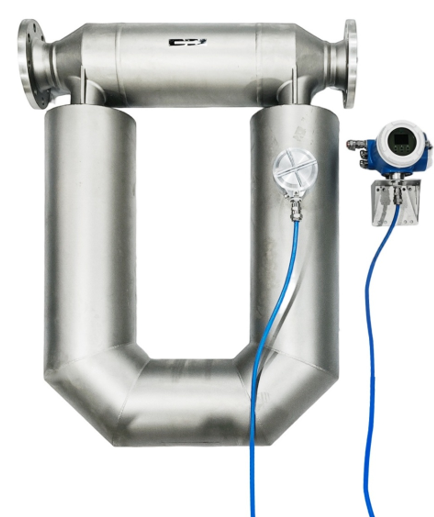

C — расходомер сверхвысокой температуры с раздельным исполнением

C — модель сверхвысокой температуры (сенсор с терморазвязкой)

C: сверхвысокая температура

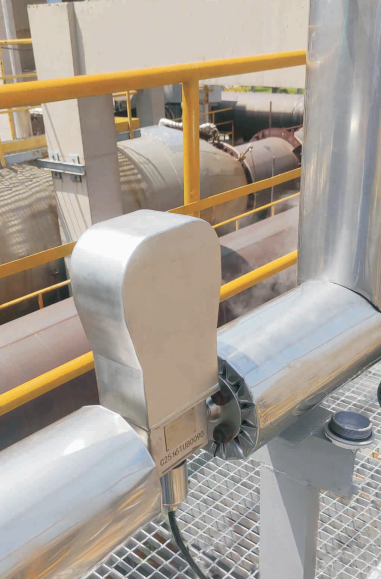

Расходомер Mass-EXPERT для теплоэнергетики и ЖКХ

Технические характеристики

Параметры исполнения C

Технические характеристики расходомеров в сверхвысокотемпературном исполнении C

Параметр	Значение
Код исполнения	C
Диапазон температур рабочей среды	от −50 до +350 °C
Максимальное рабочее давление	до 10 МПа (стандарт); выше — по запросу
Исполнение электронного блока	Только раздельное (выносное)
Длина кабеля сенсор–трансмиттер	3 м (стандарт); до 15 м
Материал измерительных трубок	Жаропрочные материалы по номенклатуре Mass-EXPERT (зависит от среды)
Материал корпуса сенсора	Нержавеющая сталь, термостойкое покрытие
Условный диаметр (DN)	от 1 до 250
Трансмиттеры	ME100, ME200, ME300
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db

Типоразмер	Макс. давление, МПа	Примечание
001..C	≤ 10	Микрорасходомер для высокотемпературных сред
002..C	≤ 10	Для малых расходов при высоких температурах
003..C	≤ 10	Базовый типоразмер для нефтехимии
004..C	≤ 10	Универсальное решение для реакторов
008..C	≤ 10	Для пиролизных и крекинг-установок
015..C	≤ 10	Высокотемпературные жидкости и газы
025..C	≤ 10	Технологические трубопроводы
050..C	≤ 10	Крупные высокотемпературные потоки
100..C	≤ 10	Магистральные высокотемпературные линии
250..C	≤ 10	Максимальный типоразмер для высоких температур

Раздельное исполнение

Раздельное исполнение сенсора и электроники

Принципиальная схема и особенности монтажа расходомеров в исполнении C

Сенсор

В зоне высокой температуры

Устанавливается непосредственно на высокотемпературном трубопроводе или реакторе. Не содержит электронных компонентов — только измерительные катушки и датчики температуры.

Кабель-удлинитель

3 м (стандарт); до 15 м

Экранированный кабель. Передаёт сигналы возбуждения и измерения без потери точности.

Трансмиттер (электроника)

В безопасной зоне

Устанавливается в зоне с допустимой температурой. Выполняет обработку сигнала и выдачу выходных сигналов. Может устанавливаться в щите или на DIN-рейку.

Раздельное исполнение позволяет эксплуатировать кориолисовые расходомеры Mass-EXPERT в процессах с температурой рабочей среды до +350 °C, сохраняя электронику в комфортных условиях и продлевая срок её службы.

Материалы

Применяемые материалы

Для обеспечения надёжной работы при сверхвысоких температурах в исполнении C используются специальные жаропрочные и коррозионностойкие материалы.

Элемент конструкции	Материал	Температурный предел
Измерительные трубки	316L, 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал — выбор по среде	до +350 °C
Фланцы / присоединения	Нержавеющая сталь AISI 316L / 321	до +400 °C
