Криогенное исполнение

L

Криогенное исполнение

Модели криогенного исполнения L предназначены для работы с криогенными жидкостями при экстремально низких температурах. Рабочая среда от −196 °C до +150 °C. Только для трубок типов U и Δ. Высокая чувствительность при малых расходах жидкого азота, кислорода, метана и других криогенных сред. Компактная конструкция с увеличенным сроком службы.

Технические характеристики Запросить КП

−196 °C…+150 °C Трубки U / Δ DN08–DN80 Для криогенных жидкостей

Расходомеры Mass-EXPERT криогенного исполнения L

Обзор

L — Криогенное исполнение

Исполнение L разработано специально для измерения расхода криогенных жидкостей в условиях экстремально низких температур. Специальные материалы, конструктивные решения и криогенная изоляция обеспечивают стабильную работу при температурах от −196 °C до +150 °C. Высокая чувствительность при малых расходах делает исполнение L идеальным выбором для точного дозирования и учёта сжиженных газов.

−196…+150

°C диапазон температур среды

U / Δ

Типы трубок

DN08–DN80

Доступные типоразмеры

LN₂ / LO₂ / LNG

Криогенные среды

Ключевые особенности

Криогенный диапазон температур — от −196 °C до +150 °C для работы с самыми холодными средами

Высокая чувствительность при малых расходах — точное измерение даже при минимальных потоках криогенных жидкостей

Только трубки U и Δ — проверенные конфигурации для надёжной работы в криогенных условиях

Компактная конструкция — оптимизированные габариты для установки в ограниченном пространстве

Увеличенный срок службы — специальные материалы и покрытия, стойкие к низкотемпературной хрупкости

Криогенная изоляция — защита от обледенения и конденсации, снижение теплопритоков

Вакуумирование и заполнение инертным газом — опционально, для защиты от конденсации и обледенения при работе с криогенными средами

Исполнение L — Криогенное

Внешний вид моделей криогенного исполнения L с U-образными и Δ-образными трубками

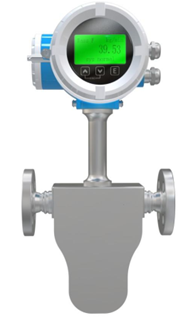

L — Криогенное исполнение, типоразмер DN08

L — Криогенное исполнение, типоразмер DN25

L — Криогенное исполнение, типоразмеры DN40 / DN50 / DN80

L: криогенное исполнение

Сенсор в криогенном исполнении L

Расходомер для криогенной отрасли

Испытание криогенного расходомера (исполнение D, DN25)

Технические характеристики

Таблица типоразмеров L

Основные параметры исполнения L для различных типоразмеров

Типоразмер	Тип трубок	Диапазон температур среды	Рекомендуемые среды
DN08..L	U	−196 °C…+150 °C	Жидкий азот (LN₂), жидкий кислород (LO₂)
DN25..L	U / Δ	−196 °C…+150 °C	Жидкий азот, кислород, метан (LNG)
DN40..L	U	−196 °C…+150 °C	Сжиженный метан (LNG), жидкий азот
DN50..L	U	−196 °C…+150 °C	СПГ, жидкий кислород, криогенные смеси
DN80..L	U	−196 °C…+150 °C	СПГ, крупные потоки криогенных жидкостей

Применения

Где применяется

Криогенные технологии

СПГ / LNG

Заправка СПГ (КриоАЗС)

Нефтегазовая отрасль

Химическая промышленность

Теплоэнергетика и ЖКХ

Конфигурации трубок

Типы измерительных трубок

Исполнение L доступно с двумя типами трубок — U и Δ

U-образные трубки

Классическая конфигурация с широким U-образным изгибом. Обеспечивает максимальную чувствительность при малых расходах криогенных жидкостей. U-тип охватывает весь ряд DN08–DN80; для больших расходов криогенных сред (DN40, DN50, DN80) применяются U-образные трубки.

Δ-образные трубки (дельта)

Дельта-образная конфигурация трубок с улучшенной жёсткостью и устойчивостью к тепловым деформациям. В криогенном исполнении Δ-тип выпускается только для DN25.
