Сверхнизкие температуры

D

Сверхнизкие температуры

Исполнение D предназначено для работы при экстремально низких температурах от −255 °C до +150 °C — для измерения расхода жидких газов (водород, гелий, азот, кислород) в криогенных установках. Диапазон перекрывает температуру жидкого водорода (−253 °C). Только раздельное исполнение: электронный блок вынесен от сенсора и не подвергается воздействию криогенных температур.

DN08 DN25 DN40 DN50 DN80

Технические характеристики Запросить КП

−255 °C…+150 °C Только раздельное исполнение Жидкие газы: H₂, He, N₂, O₂

Обзор

D — Сверхнизкие температуры

Исполнение D разработано для измерения расхода жидких газов при сверхнизких температурах — в криогенных установках: ожижителях, системах хранения, транспортировки и заправки криогенной техники. Диапазон температуры среды от −255 °C до +150 °C перекрывает рабочие условия жидкого водорода (−253 °C), а также жидких азота, кислорода и гелия. Сенсор поставляется только в раздельном исполнении: электронный блок вынесен от сенсора и не контактирует с криогенной зоной. Габаритные размеры сенсора, за некоторыми исключениями, соответствуют исполнению L.

D Только раздельное исполнение 3 м Стандартная длина кабеля

−255…+150

°C диапазон температур среды

Раздельное

Исполнение

DN08–DN80

Доступные типоразмеры

H₂ / He / N₂ / O₂

Жидкие газы

Ключевые особенности

Сверхнизкие температуры — от −255 °C до +150 °C; диапазон перекрывает температуру жидкого водорода (−253 °C)

Только раздельное исполнение — электронный блок вне криогенной зоны, защищён от воздействия сверхнизких температур

Стандартный кабель 3 м — вынос трансмиттера от сенсора, стандартное решение для криогенных установок

Жидкие газы — водород, гелий, азот, кислород в криогенных установках

Габариты — по исполнению L — типоразмерный ряд DN08–DN80, проверенная криогенная конструкция

Классы точности жидкостей — от ±0,5 % — метрологический ряд Mass-EXPERT, Госреестр № 98506-26

Исполнение D — Сверхнизкие температуры

Внешний вид сенсора; габаритные размеры соответствуют исполнению L

D — сверхнизкие температуры, внешний вид сенсора

Исполнение D — внешний вид сенсора (габариты по исполнению L)

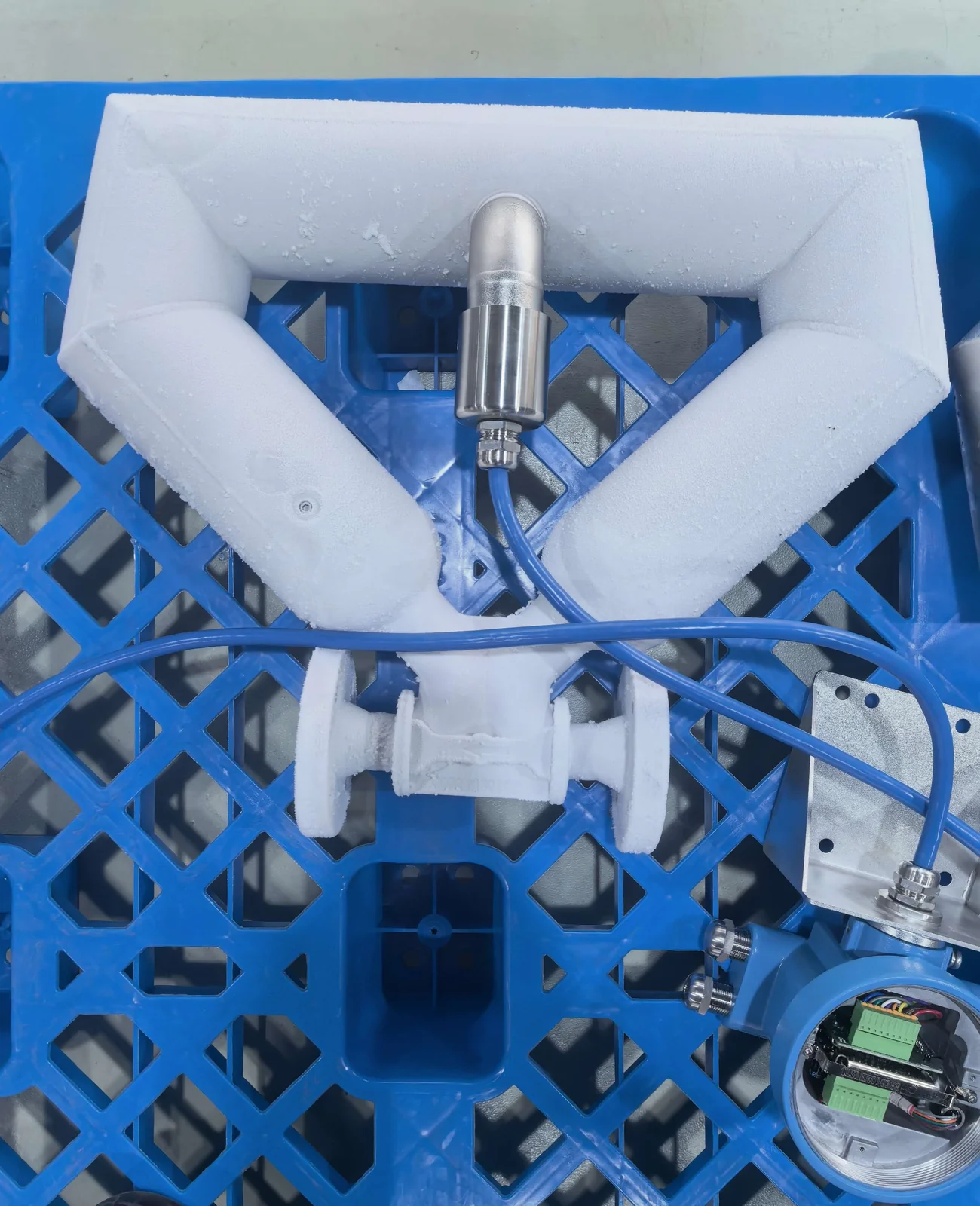

Испытание криогенного расходомера (исполнение D, DN25)

Сенсор в криогенном исполнении L

Mass-EXPERT в криогенном исполнении L

Расходомер для криогенной отрасли

Технические характеристики

Таблица типоразмеров D

Основные параметры исполнения D для различных типоразмеров

Типоразмер	Исполнение	Диапазон температур среды	Рекомендуемые среды
DN08..D	Раздельное	−255 °C…+150 °C	Гелий, водород, азот, кислород
DN25..D	Раздельное	−255 °C…+150 °C	Гелий, водород, азот, кислород
DN40..D	Раздельное	−255 °C…+150 °C	Гелий, водород, азот, кислород
DN50..D	Раздельное	−255 °C…+150 °C	Гелий, водород, азот, кислород
DN80..D	Раздельное	−255 °C…+150 °C	Гелий, водород, азот, кислород

* Указаны диапазоны температур среды на входе в расходомер. Конкретные параметры зависят от исполнения, материала уплотнений и типа присоединений. Уточняйте при заказе в зависимости от условий эксплуатации и типа криогенной среды.

Габаритные размеры сенсора, за некоторыми исключениями, соответствуют моделям исполнения L.
