W — W-образный микроизгиб

W-образная конфигурация измерительных трубок сочетает компактность и высокую точность измерений. Благодаря особой геометрии микроизгиба достигается оптимальное соотношение габаритов и метрологических характеристик, что делает эту конструкцию востребованной для задач с ограничениями по монтажному пространству.

DN08–DN100

Условный диаметр

Компактный

Микроизгиб для стеснённых условий

Самоопорожнение

Гигиеничность и CIP/SIP

≤ 10 МПа

Максимальное рабочее давление

Преимущества W-образного микроизгиба

Минимальные габариты — компактная W-образная геометрия для монтажа в шкафах, щитах и дозирующих установках с ограниченным пространством

Низкое гидравлическое сопротивление — плавные изгибы трубок минимизируют потери давления в системе

Высокая точность при малых расходах — оптимизированная геометрия микроизгиба обеспечивает стабильную работу в диапазоне малых расходов

Устойчивость к вибрациям — жёсткая W-образная конструкция трубок менее чувствительна к внешним вибрационным воздействиям

Лёгкое самоопорожнение — самоопорожняемая конструкция с минимизацией застойных зон, что критически важно для пищевой и фармацевтической промышленности

Совместимость с CIP/SIP — конструкция допускает промывку и стерилизацию на месте без демонтажа прибора

W-образные измерительные трубки

Внешний вид W-образных микроизгибов Mass-EXPERT и их исполнение

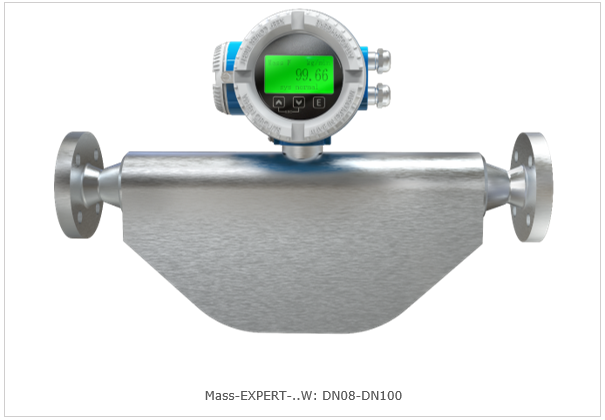

W-образный микроизгиб — тип измерительной трубки

W-образная измерительная трубка — микроизгиб компактного исполнения

Типоразмер 080 — сенсор с W-образными измерительными трубками

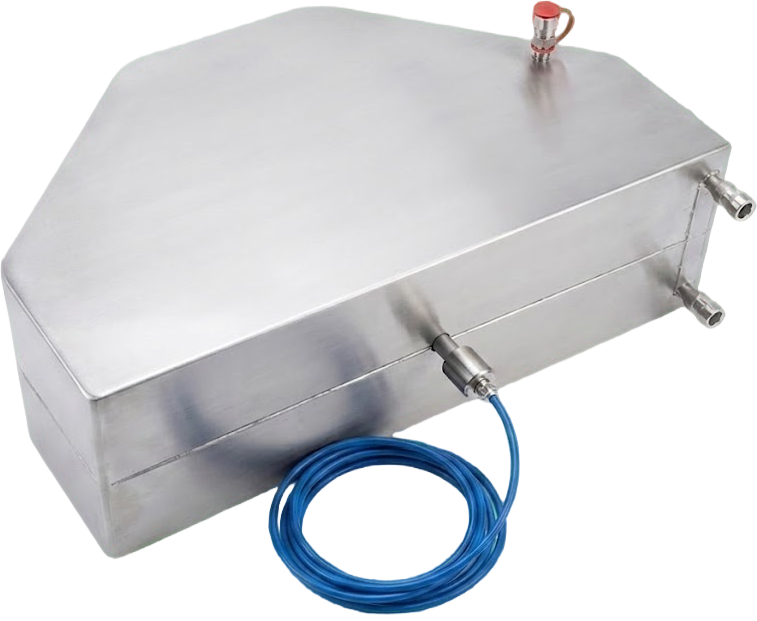

W-образный сенсор — исполнение с изотермическим кожухом

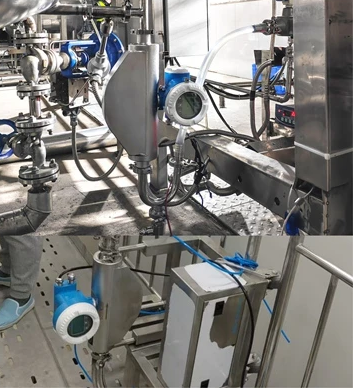

W-образный сенсор Mass-EXPERT на объекте — пусконаладка

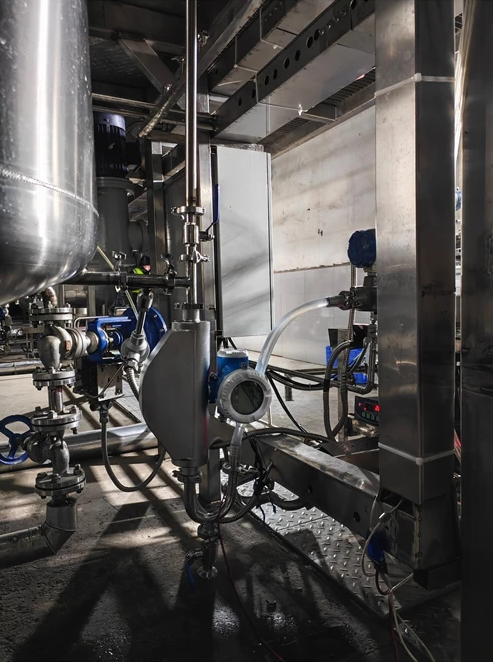

Сенсор с W-образными трубками в составе технологической линии

Технические характеристики

Параметры W-образного микроизгиба

Технические характеристики расходомеров с W-образными измерительными трубками

Параметр	Значение
Тип измерительных трубок	W — W-образный микроизгиб
Диапазон условных диаметров	DN08 – DN100
Диапазон температур рабочей среды	от −50 до +150 °C (стандарт); до +350 °C (исполнение C)
Максимальное рабочее давление	до 10 МПа (DN08–DN50); до 6,3 МПа (DN80); до 4 МПа (DN100)
Класс точности (жидкость)	±0,1…±0,15 %
Класс точности (газ)	±0,5 %
Повторяемость	±0,05 %
Динамический диапазон	100:1
Измерение плотности	±0,002 г/см³ (стандарт)
Материал измерительных трубок	Нержавеющая сталь AISI 316L / 1.4404 (стандарт); Hastelloy C-276 (опция)
Материал корпуса сенсора	Нержавеющая сталь AISI 304 / 316L
Самоопорожнение	Да — самоопорожняемая конструкция, минимизация застойных зон
Присоединения к процессу	Фланцы DIN / ANSI / ГОСТ, Tri-Clamp (для пищевой и фармацевтики)
Трансмиттеры	ME100, ME200, ME300, ME400 (интегрированные / выносные)
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db
Степень защиты (сенсор)	IP66, IP67
Гигиеническое исполнение	Доступно (пищевая, фармацевтика, биотехнологии)

Типоразмер	Максимальный расход, кг/ч
DN08	1 200
DN15	3 600
DN25	12 000
DN40	27 000
DN50	39 000
DN80	120 000
DN100	180 000

Сравнение типов

Сравнение конфигураций сенсоров

W-образный тип — самоопорожняемая конструкция с полным дренированием

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25
