Δ-образный (треугольный) тип сенсора

D-тип (Delta) — инженерное решение, где две измерительные трубки образуют треугольную (Δ-образную) геометрию. Такая конфигурация обеспечивает максимальную жёсткость конструкции и наилучшую виброустойчивость среди всех типов сенсоров кориолисовых расходомеров Mass-EXPERT. Треугольная форма минимизирует паразитные деформации и гарантирует стабильность показаний даже в условиях сильных внешних вибраций и пульсирующих потоков.

DN01 / DN02 / DN25

Типоразмеры

DN01 / DN02

Микрорасходы

до 100:1

Динамический диапазон

до 25 МПа

Рабочее давление (до 70 МПа — по запросу)

Почему Δ-образный тип — выбор для микрорасходов и высоких давлений

Треугольная геометрия измерительных трубок D-типа сочетает рекордную механическую жёсткость с исключительной чувствительностью, открывая возможности для задач, где другие типы сенсоров достигают предела.

Максимальная жёсткость

Треугольная конфигурация обеспечивает наивысшую жёсткость среди всех типов измерительных трубок Mass-EXPERT. Минимальные деформации под нагрузкой, стабильность геометрии при перепадах давления и температуры.

Виброустойчивость

Симметричная Δ-образная конструкция эффективно гасит внешние вибрации. Незаменим для подвижных установок, скид-модулей, морского применения и объектов с сильным вибрационным фоном.

Чувствительность на микрорасходах

Высокая чувствительность при расходах от долей кг/ч. DN01 и DN02 специально разработаны для сверхмалых расходов — тонкое дозирование катализаторов, реагентов, присадок, ароматизаторов и красителей в лабораторных и промышленных условиях.

Гидродинамика без застойных зон

Оптимизированная Δ-образная геометрия минимизирует застойные зоны внутри измерительных трубок. Улучшенная гидродинамика снижает загрязнение и облегчает промывку.

Работа с пульсирующими потоками

Особенно эффективен для газов, жидкостей под высоким давлением и сред с сильной пульсацией потока. Высокая собственная частота колебаний трубок обеспечивает стабильность измерений.

Широкий диапазон DN

От микрорасходных DN01/DN02 до DN25. Единая Δ-образная конструкция для всего спектра задач — от лабораторного дозирования до промышленных линий среднего диаметра.

Примеры

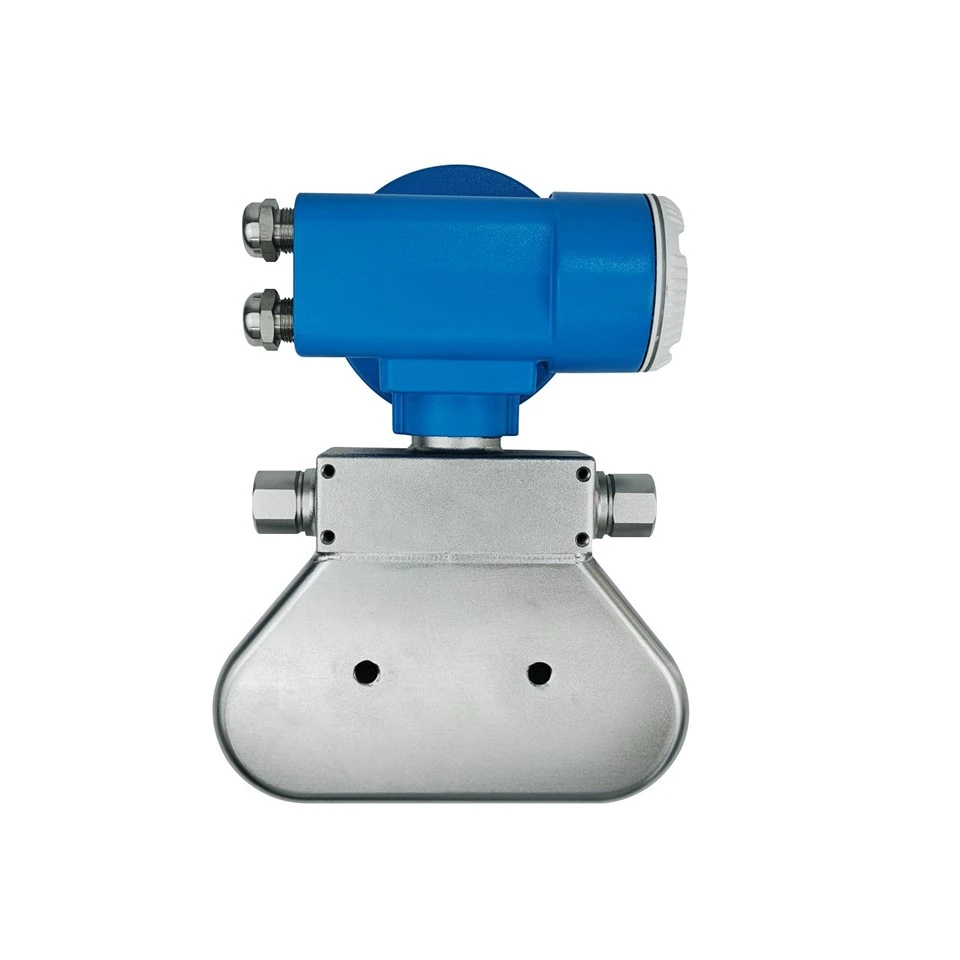

Δ-образные измерительные трубки

Внешний вид D-типа (Delta) Mass-EXPERT — треугольная конфигурация трубок

Сенсоры Mass-EXPERT с Δ-образными трубками

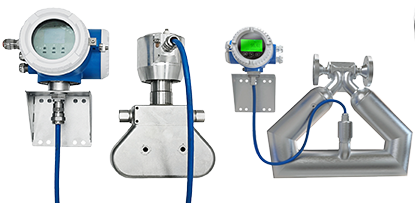

Семейство сенсоров Mass-EXPERT с Δ-образными трубками

Сенсор D и выносной преобразователь (раздельное исполнение)

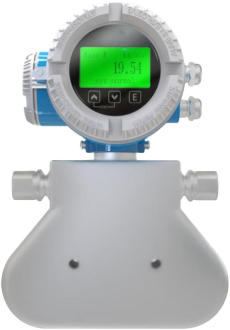

Сенсор D с интегральным преобразователем

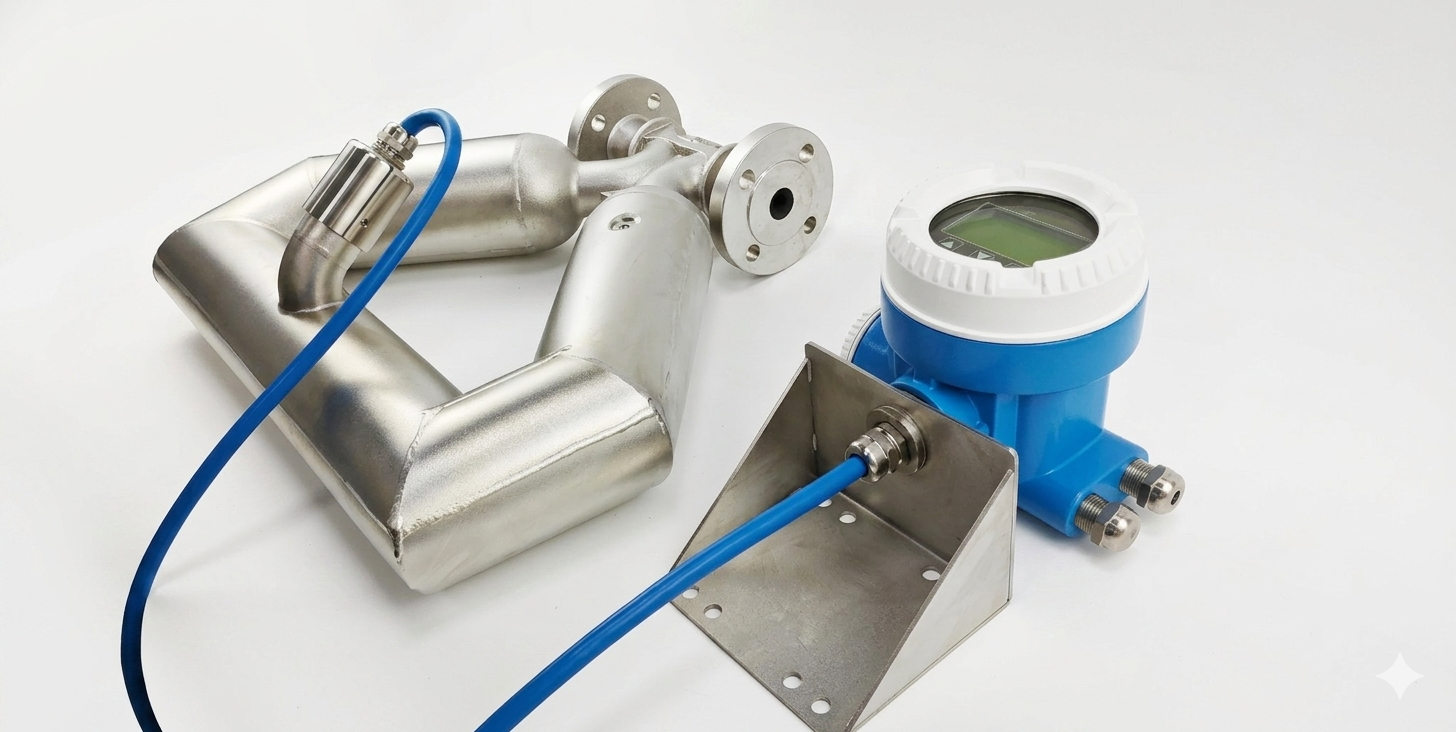

Δ-образный сенсор и выносной преобразователь (раздельное исполнение)

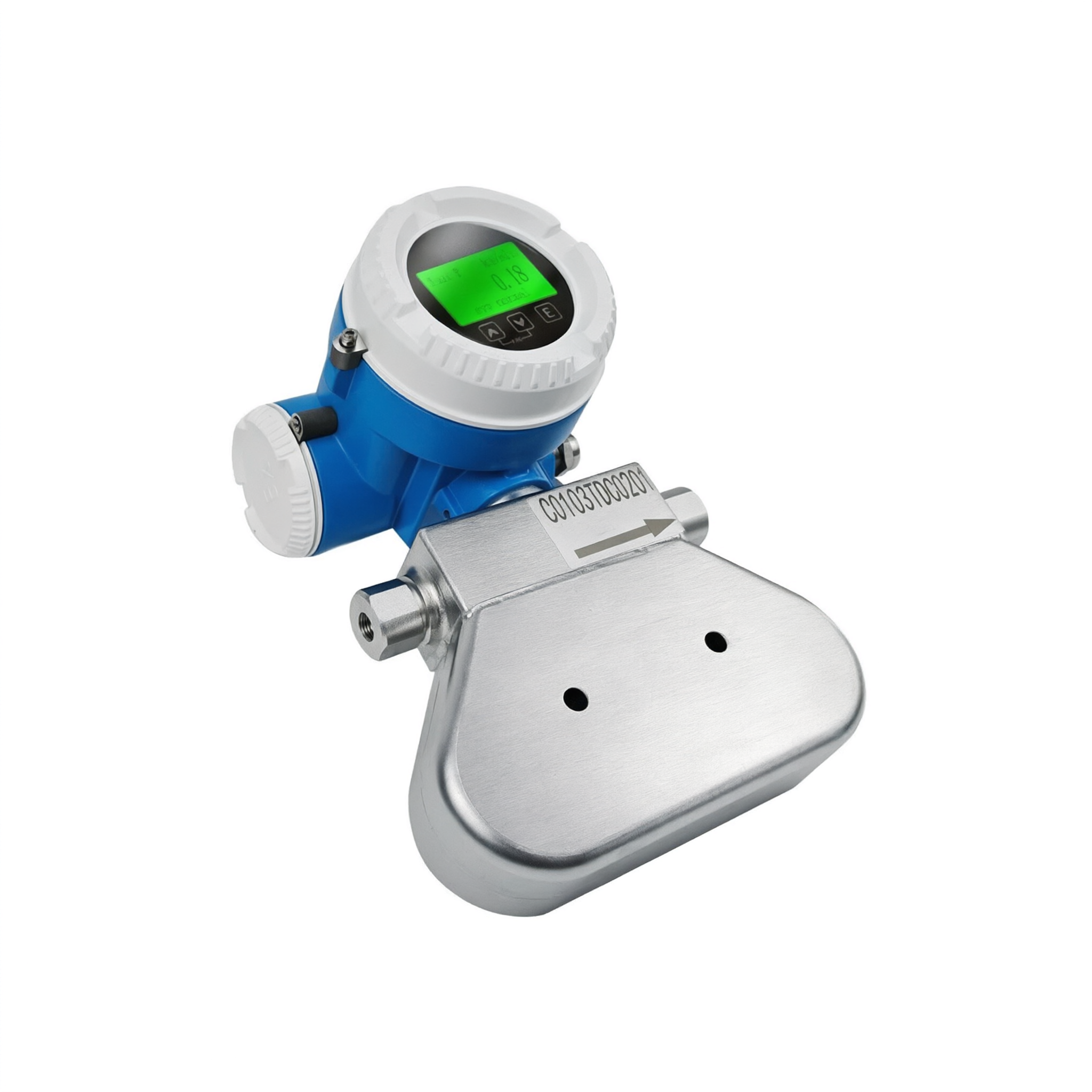

Интегральное исполнение сенсора D

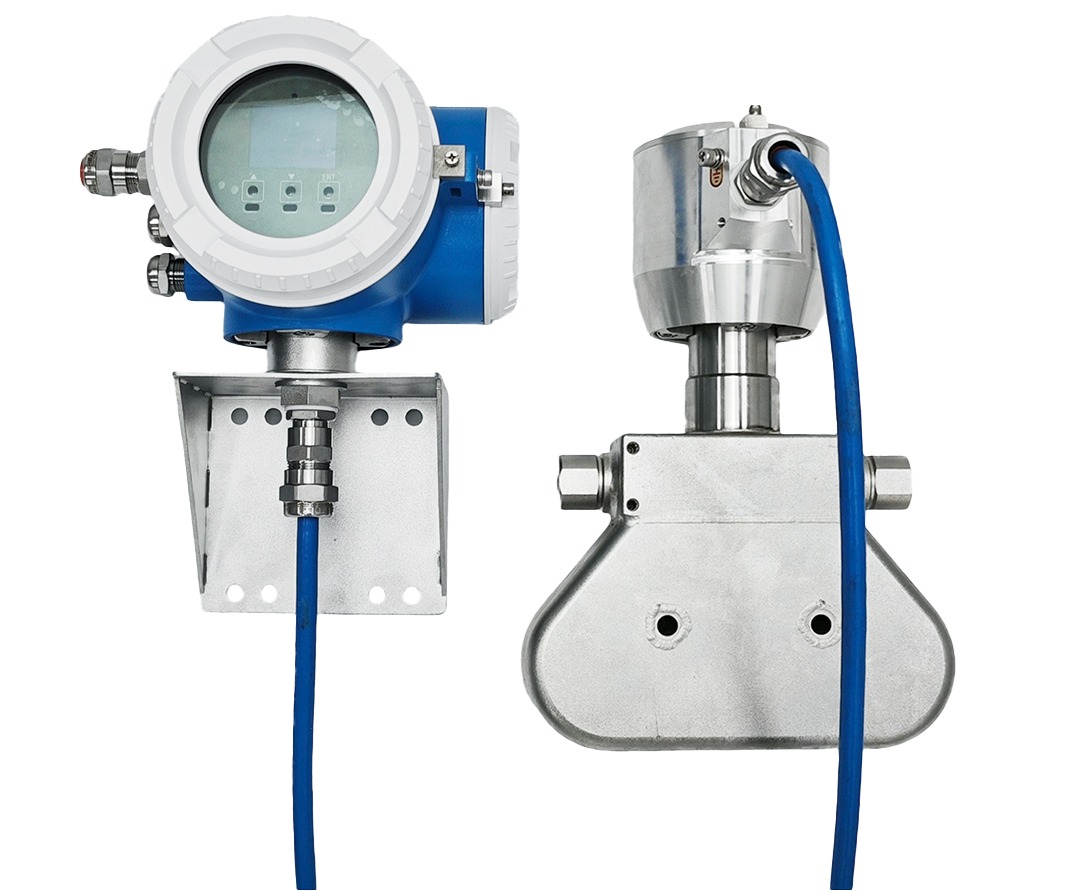

Сенсор D и преобразователь — раздельное исполнение

Δ-образный (треугольный) тип измерительных трубок — D-тип Mass-EXPERT

Δ-образная измерительная трубка D-типа — треугольная геометрия

Применение

Области применения D-типа

Δ-образный тип рекомендуется для задач, требующих максимальной точности при минимальных расходах в условиях повышенных вибраций и высокого давления

Область применения	Описание
Тонкое дозирование в химии	Катализаторы, реагенты, модификаторы — микропорции с высокой точностью для химических и нефтехимических процессов
Фармацевтика	Дозирование активных фармацевтических субстанций (АФС), вспомогательных веществ, контроль подачи растворителей в реакторы
Нефтехимия	Присадки, ингибиторы коррозии, деэмульгаторы, антистатики — прецизионное дозирование в трубопроводы и реакторы
Пищевая промышленность	Ароматизаторы, красители, вкусовые добавки, витаминные премиксы — точное дозирование дорогостоящих ингредиентов
Газ и СУГ	Измерение расхода газов и сжиженных углеводородных газов на малых линиях, отбор проб, дозирование одорантов
Подвижные установки	Скид-модули, мобильные дозирующие станции, фасовочные линии — компактные и виброустойчивые решения для транспортируемых объектов

Ключевые отрасли

Химическая промышленность Фармацевтика Нефтехимия Пищевая промышленность Газ и СУГ Лабораторное дозирование Скид-модули Фасовочные линии Биотехнологии

Технические характеристики

Параметры Δ-образного (D) типа

Технические характеристики расходомеров Mass-EXPERT с Δ-образными измерительными трубками

Параметр	Значение
Тип измерительных трубок	D — Δ-образный (треугольный)
Диапазон условных диаметров	DN01, DN02, DN25
Микрорасходы	DN01, DN02 — от долей кг/ч
Диапазон температур рабочей среды	от −50 до +150 °C (стандарт); до +350 °C (исполнение C)
Максимальное рабочее давление	до 25 МПа (стандарт); до 70 МПа — по запросу
Класс точности (жидкость)	±0,10…±0,15 %
Класс точности (газ)	±0,5 %
Повторяемость	±0,05 %
Динамический диапазон	до 100:1
Измерение плотности	±0,002 г/см³ (стандарт)
Материал измерительных трубок	Нержавеющая сталь AISI 316L / 1.4404 (стандарт); Hastelloy C-276 (опция)
Материал корпуса сенсора	Нержавеющая сталь AISI 304 / 316L
Присоединения к процессу	Фланцы DIN / ANSI / ГОСТ, резьбовые (для микрорасходов), Tri-Clamp
Трансмиттеры	ME100, ME200, ME300, ME400 (интегрированные / выносные)
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db
Степень защиты (сенсор)	IP66, IP67

Сравнение типов

Сравнение конфигураций сенсоров

Δ-образный тип — микрорасходы и максимальная виброустойчивость

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25
