Широкий U-образный тип сенсора (K)

Благодаря широкому U-образному профилю уменьшаются механические напряжения в стенках трубок, что позволяет выдерживать высокие давления без потери чувствительности. Конструкция успешно применяется в водородной энергетике, системах заправки газов высокого давления и химических процессах.

DN02–DN25

Типоразмеры 002..K–025..K

до 96

МПа — максимальное давление

100:1

Динамический диапазон

H₂ / He / N₂

Водород, гелий, азот

Ключевое преимущество

Работа при давлениях до 96 МПа с высокой чувствительностью — исполнение сверхвысокого давления.

Преимущества широкого U-образного профиля

Высокая чувствительность — при малых расходах водорода, гелия и азота

Устойчивость к высокому давлению — до 96 МПа

Стабильность в пульсирующем режиме — заправка и дозирование газов высокого давления

Низкая чувствительность к вибрациям — симметричная конструкция с колебаниями в противофазе

Совместимость с агрессивными средами — материалы по номенклатуре Mass-EXPERT (316L, 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал)

Минимизация температурных деформаций — стабильность геометрии трубок

Тип K комплектуется трансмиттерами ME100, ME200 или ME300. Для исполнений высокого (P) и сверхвысокого (PK) давления применяются материалы, стойкие к водородному охрупчиванию; возможна комплектация высоконапорными присоединениями.

Другие типы измерительных трубок

Mass-EXPERT предлагает несколько конфигураций измерительных трубок, каждая из которых оптимизирована под специфические условия эксплуатации

U V K W L Δ (Delta)

K-тип (широкий U-профиль) оптимизирован для высокого и сверхвысокого давления.

Примеры

Сенсоры K-типа Mass-EXPERT

Внешний вид измерительных трубок K-типа (широкий U-образный профиль)

K — широкий U-образный профиль измерительных трубок

K — широкий U-образный профиль — конструкция измерительных трубок

Mass-EXPERT исполнения PK — сверхвысокое давление

Исполнение сверхвысокого давления (типоразмеры 003..PK–025..PK)

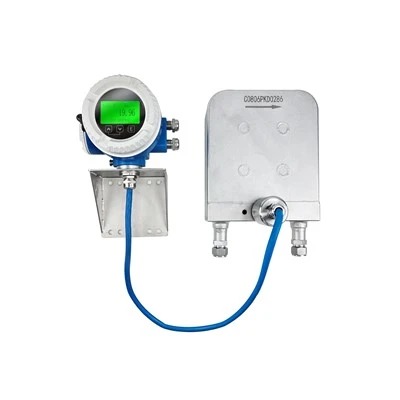

Исполнение PK — сенсор и вынесенный трансмиттер

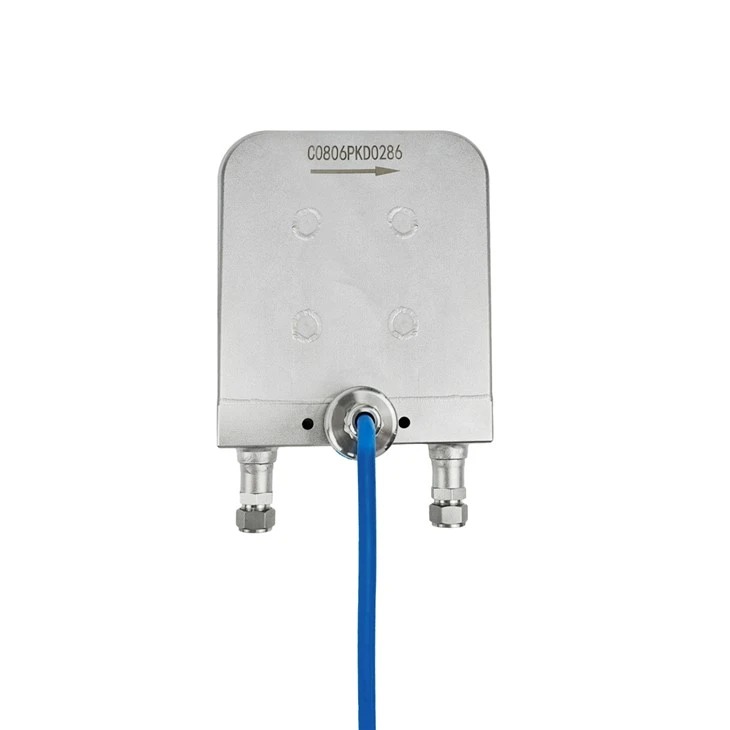

Сенсор исполнения PK — присоединения сверхвысокого давления

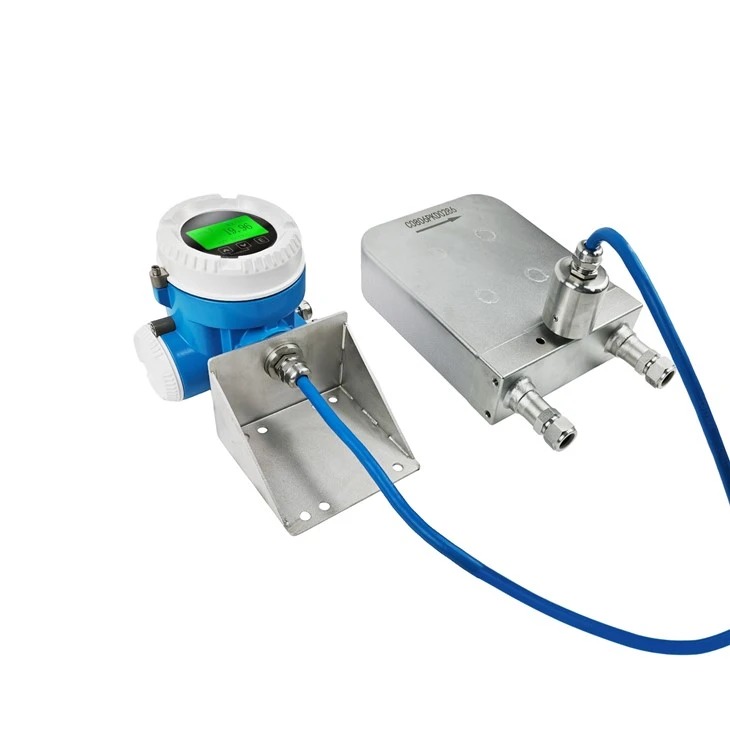

Исполнение PK — сенсор и трансмиттер в сборе

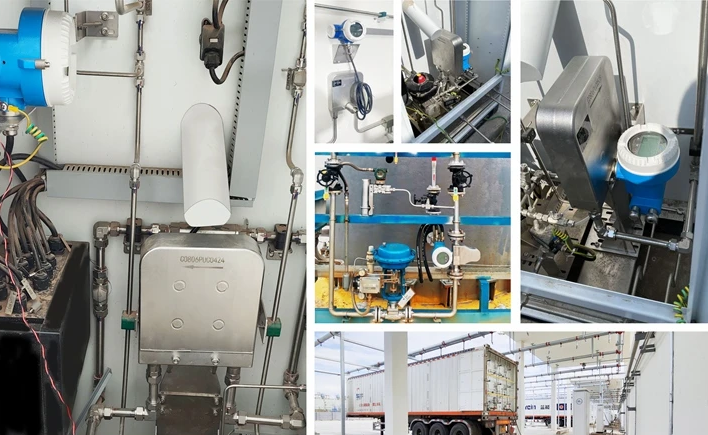

Сенсоры K-типа на объектах заказчиков

Технические характеристики

Параметры сенсоров K-типа

Технические характеристики расходомеров Mass-EXPERT с широким U-образным профилем трубок

Параметр	Значение
Тип измерительных трубок	K — широкий U-образный профиль
Условный диаметр (DN)	DN02–DN25 (002..K–025..K)
Максимальное рабочее давление	до 90 МПа (96 МПа — только 003..PK)
Динамический диапазон	до 100:1
Рекомендуемые среды	Водород, гелий, азот, другие газы высокого давления
Материалы измерительных трубок	316L, 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал — по номенклатуре Mass-EXPERT (выбор по среде)
Трансмиттеры	ME100, ME200, ME300
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db
Степень защиты	IP66, IP67

Модель	Условный диаметр	Максимальный расход, кг/ч
Mass-EXPERT-002..K	DN02	96
Mass-EXPERT-003..K	DN03	150
Mass-EXPERT-004..K	DN04	300
Mass-EXPERT-008..K	DN08	1 200
Mass-EXPERT-015..K	DN15	1 800
Mass-EXPERT-025..K	DN25	5 400

Максимальные давления по типоразмерам задаются исполнением (T — до 10 МПа; P/PK — по таблицам; 96 МПа — только у 003..PK).

Сравнение типов

Сравнение конфигураций сенсоров

K-образный тип — решение для высокого и сверхвысокого давления

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25

Применение

Область применения	Описание
Водородная энергетика	Заправка H₂ под высоким давлением, дозирование, коммерческий учёт
Гелиевые системы	Измерение расхода гелия при высоком давлении
Азотные станции	Учёт азота высокого давления, системы азотного пожаротушения
Химическая промышленность	Агрессивные среды, давление до 90 МПа (96 — только 003..PK), пульсирующие потоки
Нефтегазовый сектор	Высоконапорные газовые и жидкостные линии, системы впрыска реагентов
