Обзор

U-образный тип сенсора

U-образная конструкция — один из наиболее распространённых и проверенных типов сенсоров кориолисовых расходомеров. Две измерительные трубки, изогнутые в форме буквы «U», колеблются в противофазе, создавая кориолисову силу, пропорциональную массовому расходу. Эта конфигурация обеспечивает оптимальный баланс чувствительности, компактности и надёжности.

DN03–DN250

Диапазон условных диаметров

до 100:1

Динамический диапазон

DN03+

Фланцевые / резьбовые / санитарные

Преимущества

Почему U-образный тип — выбор большинства

U-образная конструкция сочетает в себе десятилетия проверенной практики и передовые инженерные решения, обеспечивая непревзойдённую надёжность и точность измерений.

Оптимальная геометрия

U-образная форма трубок создаёт максимальный кориолисов сдвиг фаз при минимальной длине, обеспечивая высокую чувствительность в компактном корпусе, в том числе на малых расходах.

Равномерное распределение напряжений

Плавный изгиб трубок исключает концентраторы напряжений, что повышает усталостную прочность и ресурс сенсора — срок службы до 20 лет. Стабильная геометрия трубок обеспечивает хорошую воспроизводимость результатов от прибора к прибору.

Широкий динамический диапазон

Динамический диапазон измерения — до 100:1, что позволяет измерять как минимальные, так и максимальные расходы одним прибором.

Гибкость присоединений

Фланцевые (ГОСТ, ANSI, DIN), резьбовые и санитарные (Tri-Clamp) соединения для DN03 и выше. Возможна интеграция в любые трубопроводные системы.

Универсальность сред

Эффективен для жидкостей любой вязкости, газов, криогенных сред, суспензий, пульп и многофазных потоков. Широкий спектр материалов трубок (316L, 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал — по номенклатуре Mass-EXPERT).

Низкая чувствительность к помехам

Симметричная конструкция с двумя трубками, колеблющимися в противофазе, эффективно подавляет внешние вибрации и обеспечивает стабильность показаний.

Типы сенсоров

Другие типы измерительных трубок

Mass-EXPERT предлагает несколько конфигураций измерительных трубок, каждая из которых оптимизирована под специфические условия эксплуатации

U V K W L Δ (Delta)

U-образный тип — базовая и наиболее универсальная конфигурация. Другие типы оптимизированы для специфических задач (сверхвысокое давление, криогеника, агрессивные среды и т.д.).

Примеры

U-образные сенсоры Mass-EXPERT

Внешний вид расходомеров Mass-EXPERT с U-образными измерительными трубками различных типоразмеров

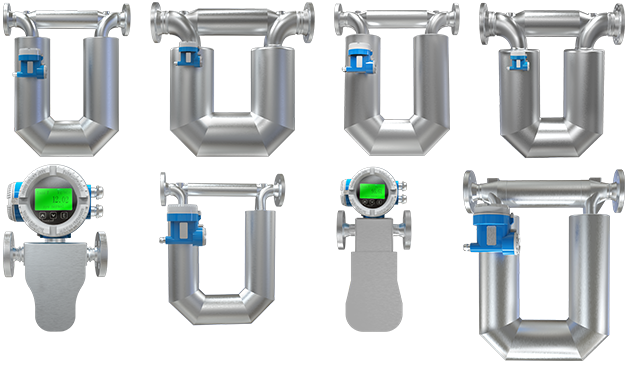

Типоразмерный ряд U-образных сенсоров Mass-EXPERT

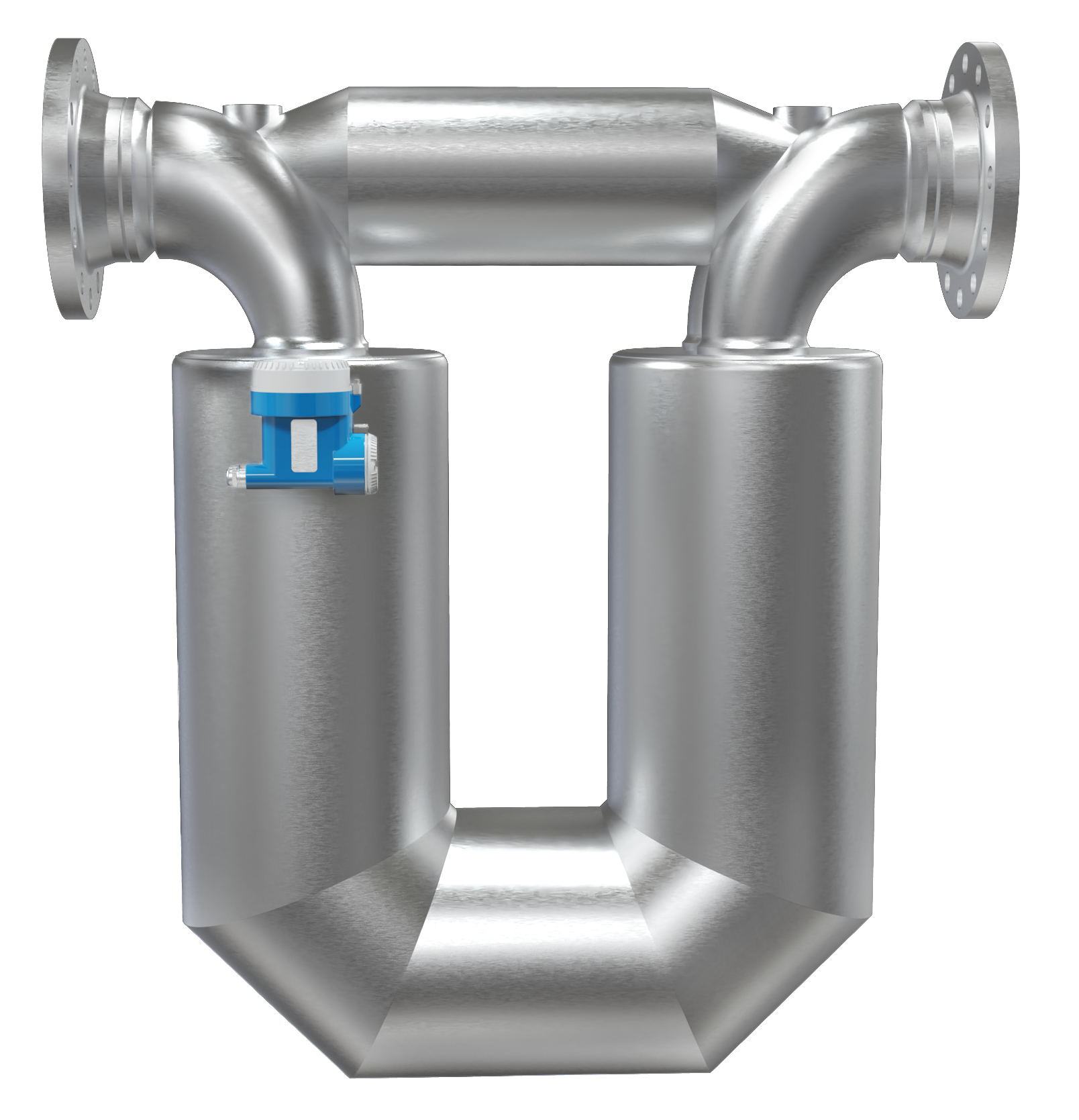

Mass-EXPERT-200 — U-образный сенсор (DN200, максимальный расход 1 080 000 кг/ч)

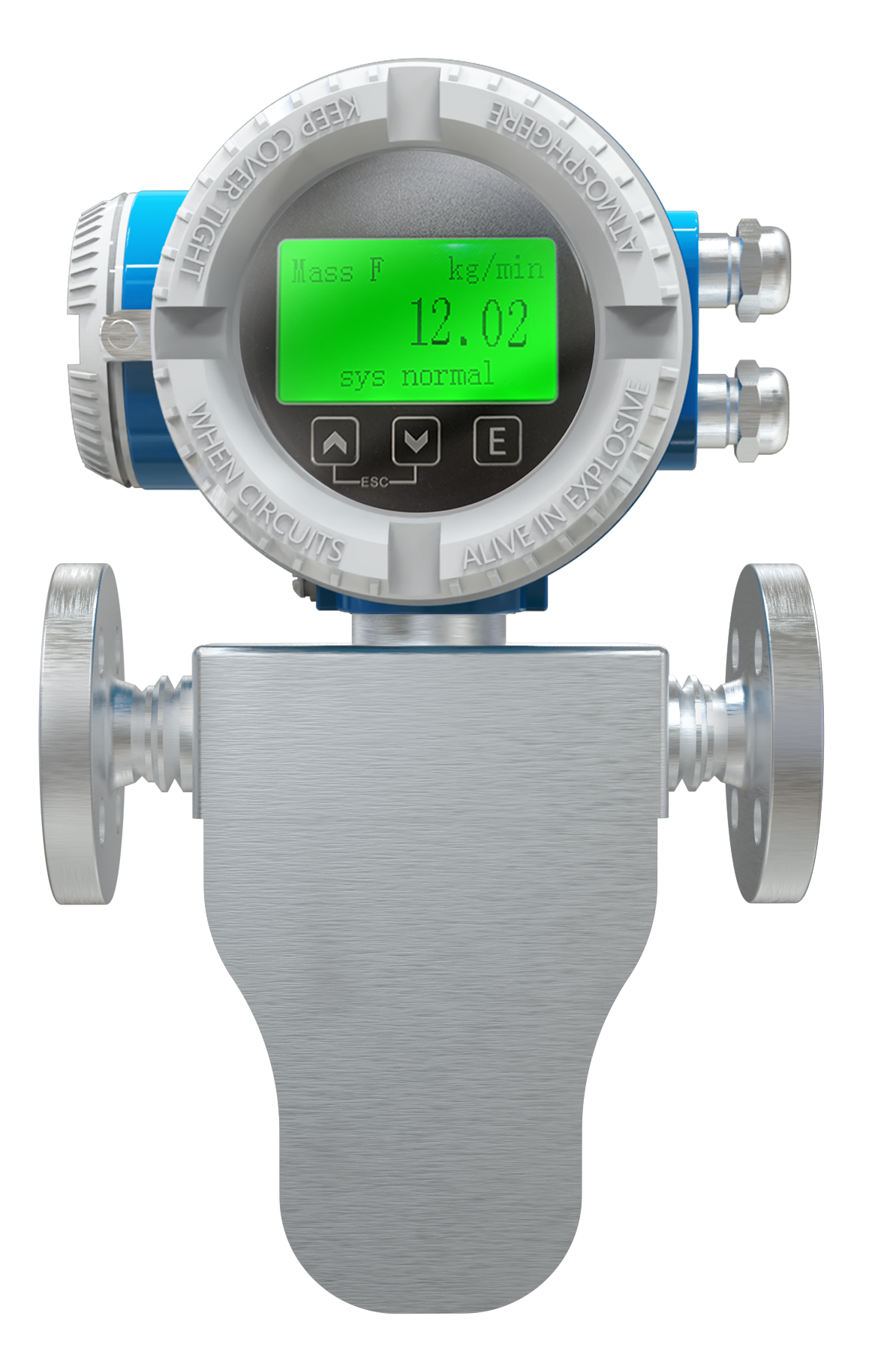

Mass-EXPERT-015 — U-образный сенсор (DN15, максимальный расход 3 600 кг/ч)

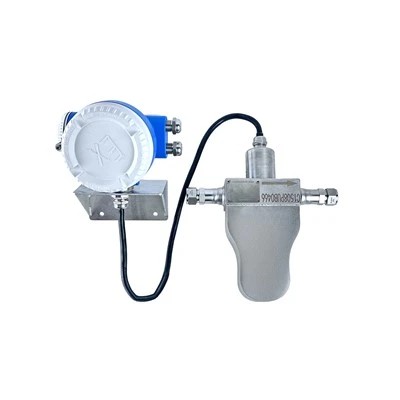

Раздельное исполнение: сенсор Mass-EXPERT и трансмиттер ME100

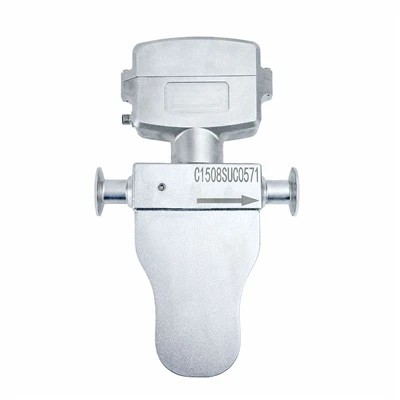

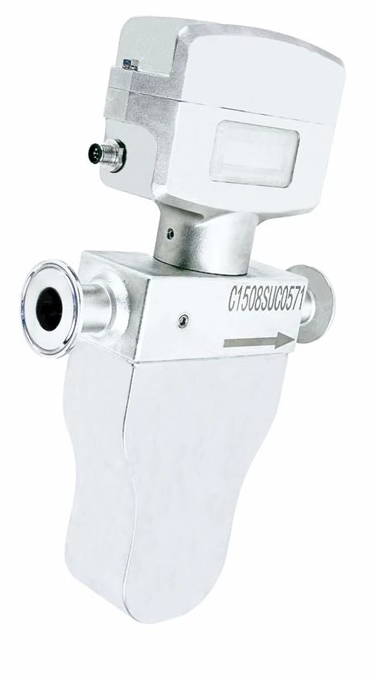

U-образный сенсор Mass-EXPERT

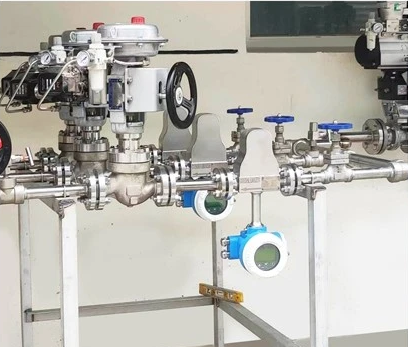

Узел учёта с Mass-EXPERT на испытательном стенде

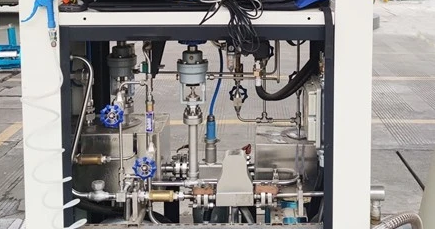

Массомеры Mass-EXPERT в составе оборудования

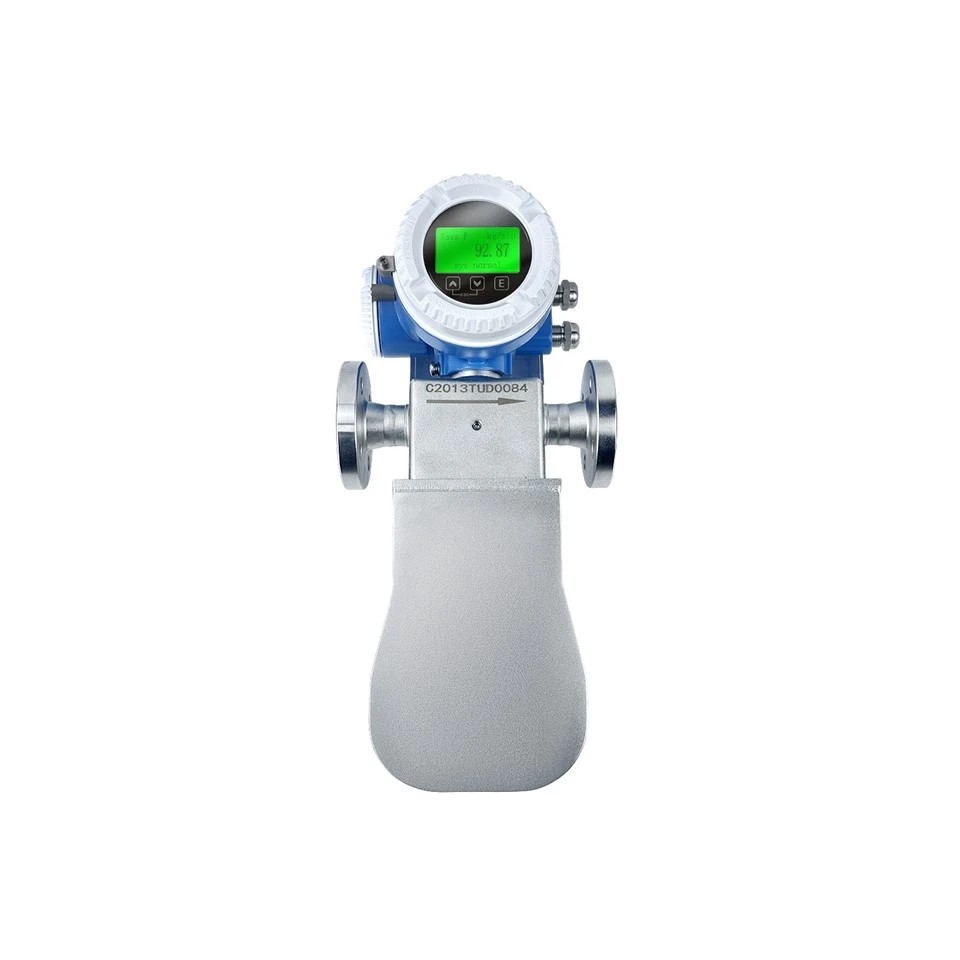

U-образный сенсор с местной индикацией

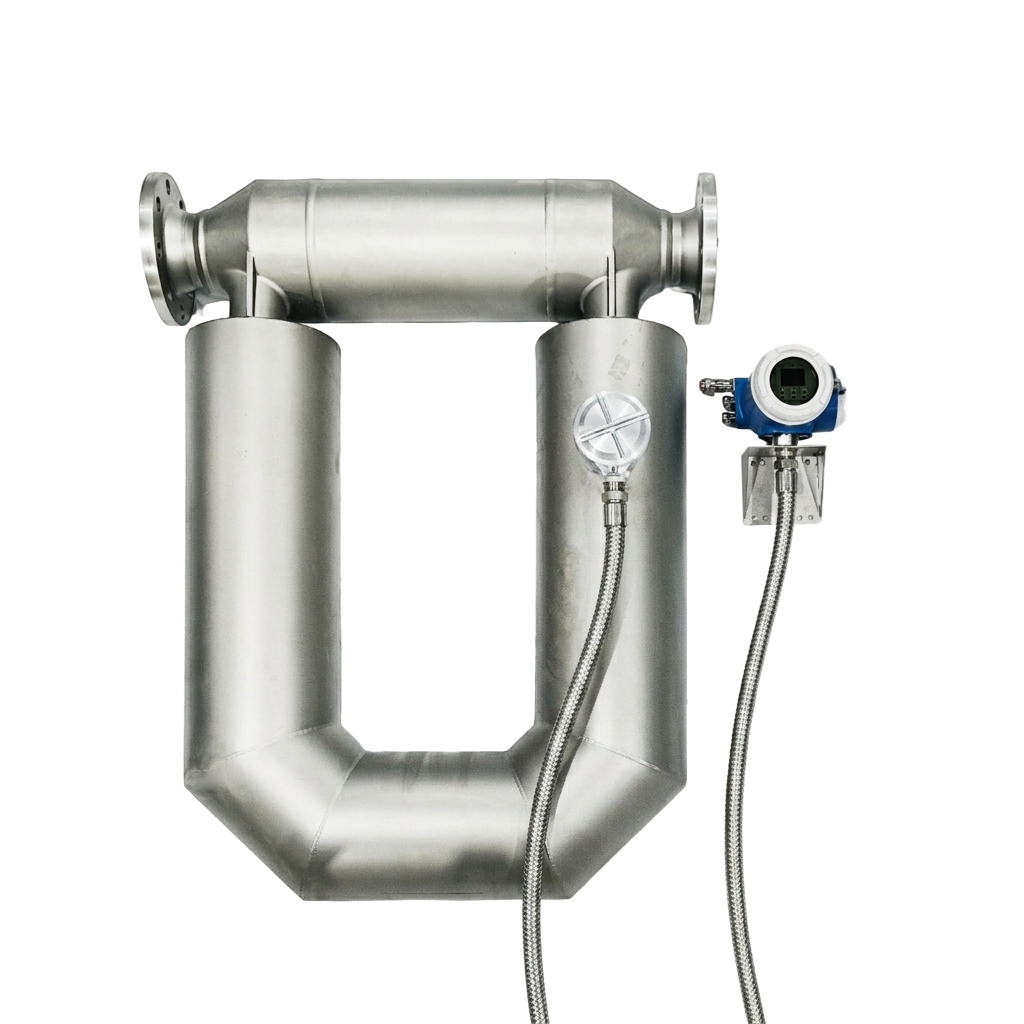

U-образный сенсор с вынесенным трансмиттером

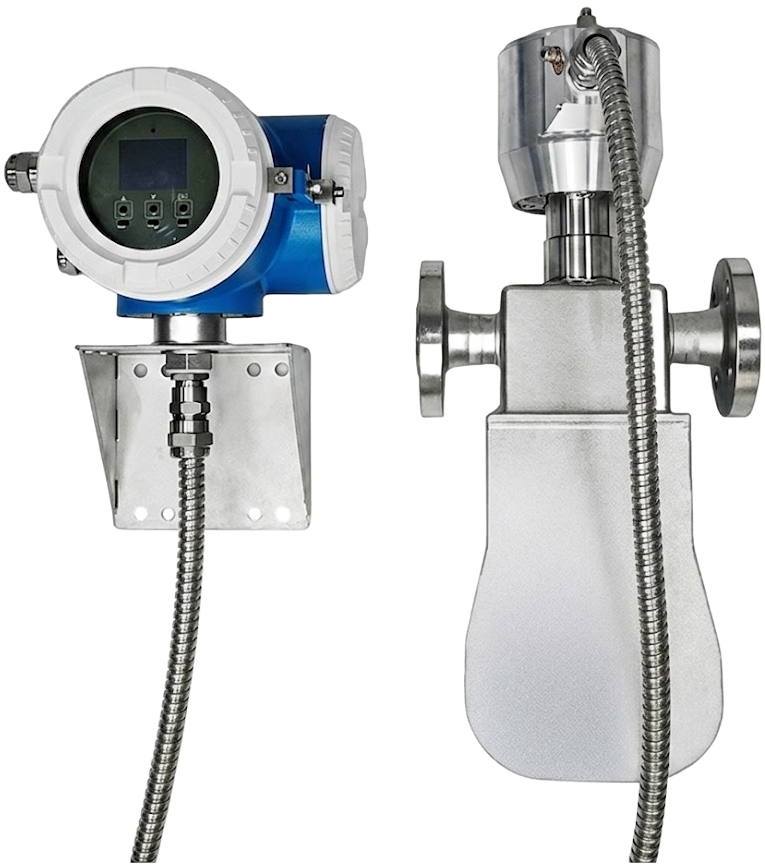

Сенсор Mass-EXPERT и трансмиттер ME200

U-образный сенсор Mass-EXPERT

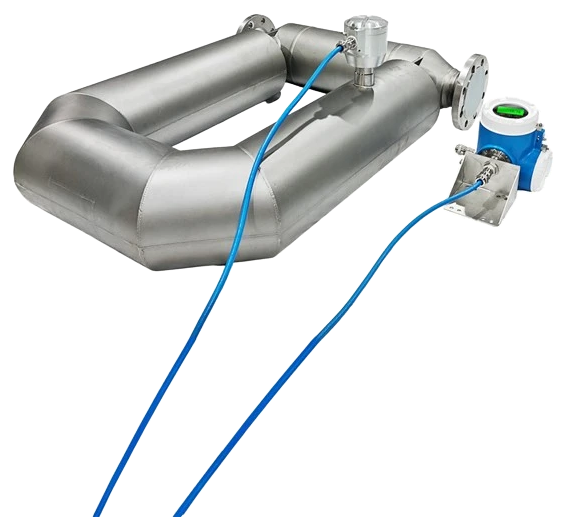

Раздельное исполнение с вынесенным ME100

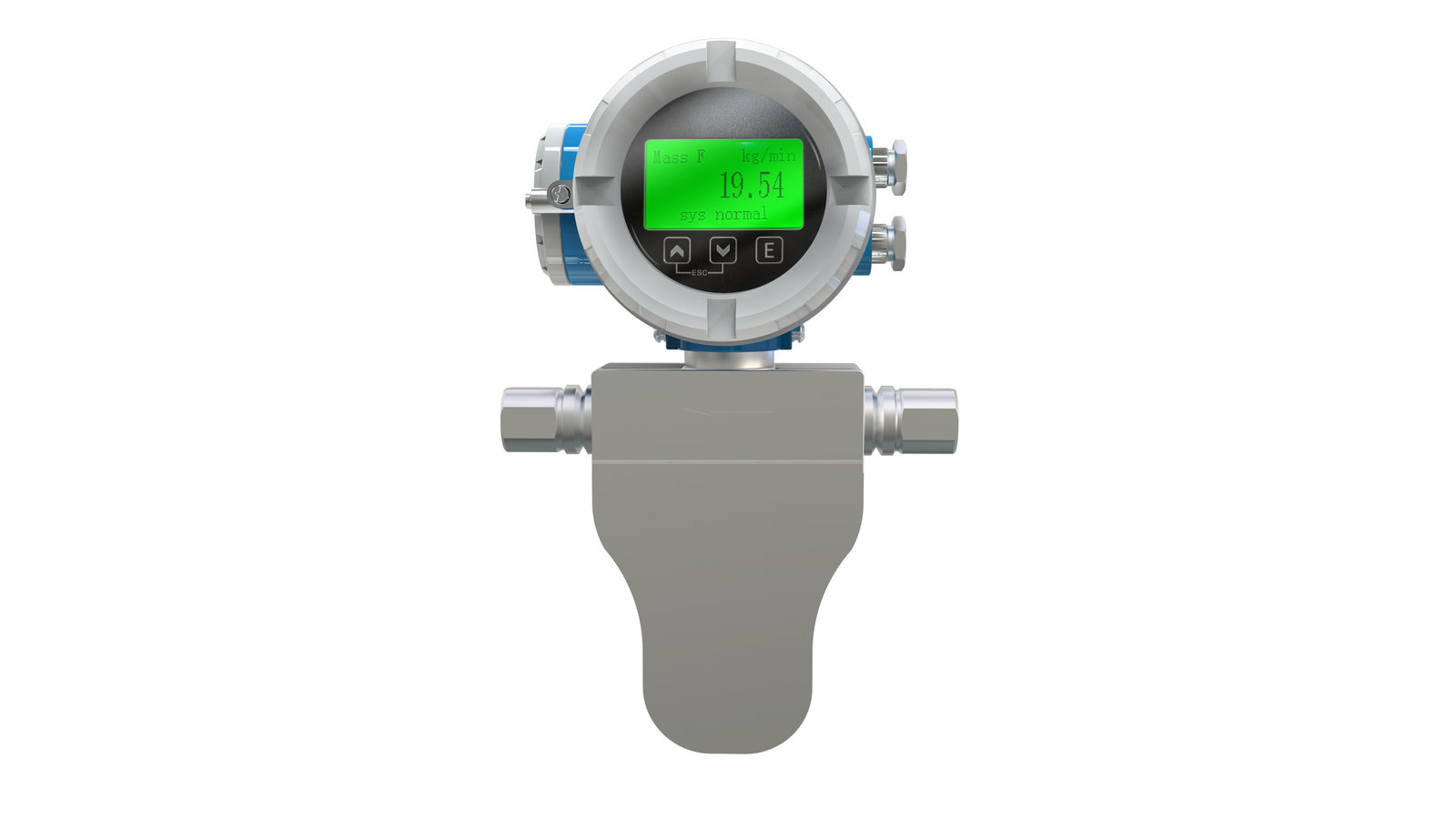

U-образный сенсор Mass-EXPERT — резьбовое присоединение

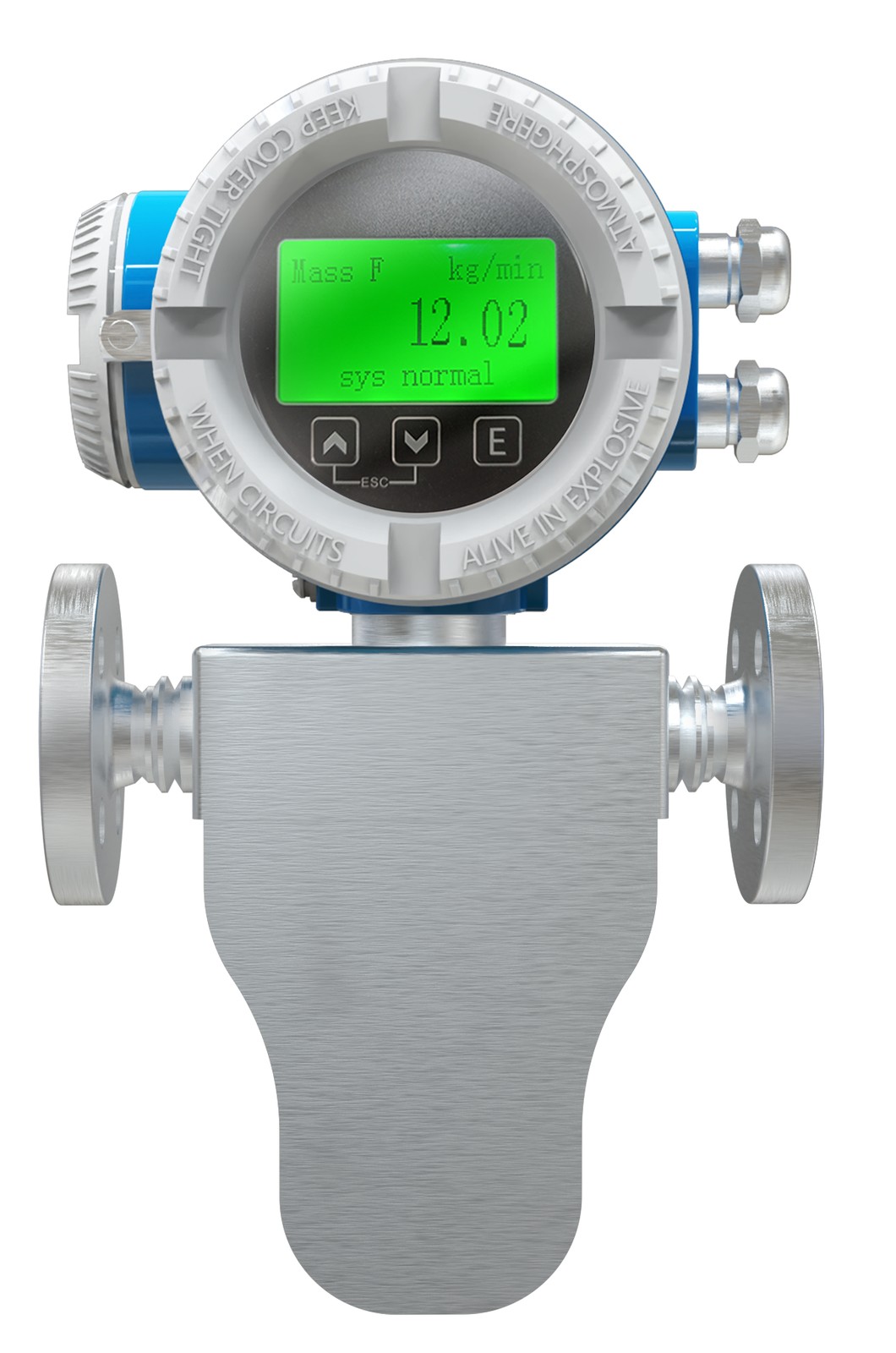

U-образный сенсор Mass-EXPERT — фланцевое присоединение

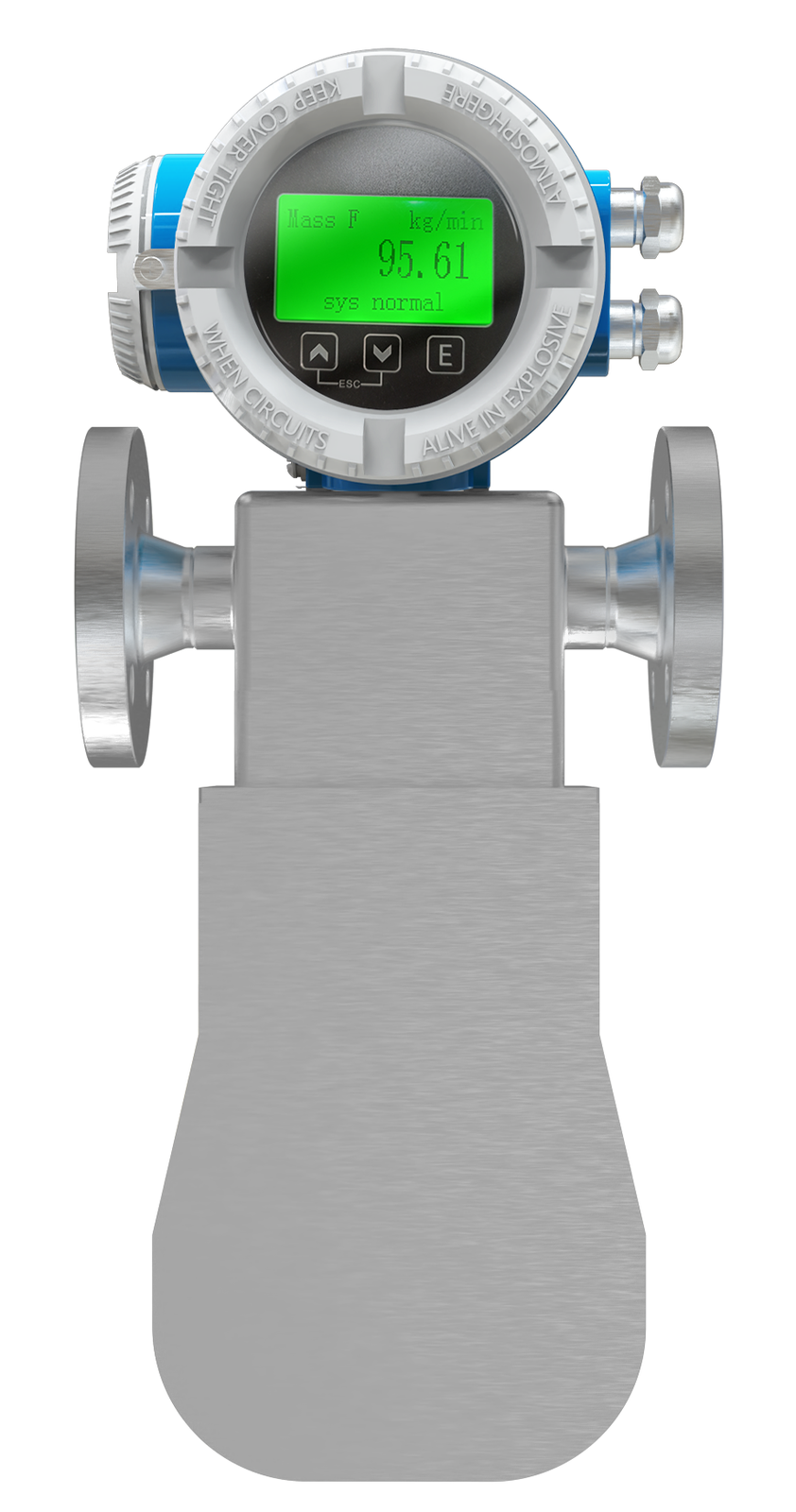

U-образный сенсор Mass-EXPERT с местной индикацией

Технические характеристики

Параметры U-образных сенсоров

Технические характеристики расходомеров Mass-EXPERT с U-образными измерительными трубками

Параметр	Значение
Тип измерительных трубок	U — U-образный
Условный диаметр (DN)	от 3 до 250
Динамический диапазон	до 100:1
Количество трубок	2 (две параллельные)
Конфигурация	Две U-образные трубки, колебания в противофазе
Типы присоединений	Фланцевые (ГОСТ, ANSI, DIN), резьбовые, санитарные (Tri-Clamp)
Минимальный DN для фланцевых соединений	DN03 и выше
Материал измерительных трубок	Нержавеющая сталь AISI 316L (стандарт); 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал (опция — по номенклатуре Mass-EXPERT)
Рабочая частота колебаний	от 80 до 800 Гц (зависит от DN)
Температура рабочей среды	от −196 до +350 °C (зависит от исполнения)
Максимальное рабочее давление	до 10 МПа (DN03–DN50); до 6,3 МПа (DN80); до 4 МПа (DN100–DN250) — исполнение T; для исполнений P/PK — по таблицам РЭ (96 МПа — только 003..PK)
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db
Степень защиты	IP66, IP67

Сравнение типов

Сравнение конфигураций сенсоров

U-образный тип — универсальное решение для большинства задач промышленности

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25
