Тип измерительных трубок — замена установленного оборудования

V

V-образный тип сенсора — ультракомпактный

V-образная конструкция — один из наиболее распространённых и проверенных типов сенсоров кориолисовых расходомеров. Две параллельные измерительные трубки, изогнутые в форме буквы «V», обеспечивают высокую чувствительность при компактных габаритах. Рекомендуется для большинства промышленных задач.

Технические характеристики Запросить КП

Прямая замена Ультракомпактный до 10 МПа

V-образные измерительные трубки Mass-EXPERT

Обзор

V-образный тип сенсора

V-образная конструкция — один из наиболее распространённых и проверенных типов сенсоров кориолисовых расходомеров. Две измерительные трубки, изогнутые в форме буквы «V», колеблются в противофазе, создавая кориолисову силу, пропорциональную массовому расходу. Эта конфигурация обеспечивает оптимальный баланс чувствительности, компактности и надёжности.

DN08 / DN15 / DN25 / DN40 / DN50

Диапазон условных диаметров

100:1

Динамический диапазон (стандарт)

DN08+

Фланцевые / резьбовые / санитарные

Преимущества

Почему V-образный тип — выбор для компактных установок

V-образная конструкция — компактное и надёжное решение для тех, кто ценит совместимость с существующей инфраструктурой и минимальные затраты на перемонтаж при замене устаревшего оборудования.

Ультракомпактный дизайн

Минимальные габариты и межфланцевое расстояние. Не требует прямых участков до и после сенсора. Идеален для скид-модулей, шкафов управления и мобильных установок.

Прямая замена

Демонтаж старого и монтаж нового расходомера без изменения трубопровода, опорных конструкций и обвязки. Полная совместимость с установленным оборудованием.

Работа под высоким давлением

Рабочее давление до 10 МПа. Внутренняя и наружная резьба UNF/NPT, фланцевые соединения. Разрывная мембрана — опция. Цельносварные V-образные трубки из нержавеющей стали 316L — устойчивость к вибрациям и гидроударам.

Многофакторные измерения

Одновременное измерение массового расхода (±0,1% для жидкостей, ±0,5% для газов), плотности (±0,005 г/см³), температуры и объёмного расхода. Один прибор заменяет несколько.

Госреестр и импортозамещение

Сертифицированный отечественный аналог (Госреестр № 98506-26). Замена импортного оборудования ведущих мировых брендов и аналогов без потери точности.

Минимальное время простоя

Замена за одну смену без сварочных работ. Существенно снижает барьер для пробной эксплуатации и пилотных внедрений на действующих производствах.

Типы сенсоров

Другие типы измерительных трубок

Mass-EXPERT предлагает несколько конфигураций измерительных трубок, каждая из которых оптимизирована под специфические условия эксплуатации

U V K W L Δ (Delta)

V-образный тип — ультракомпактное решение для замены установленного оборудования. Другие типы оптимизированы для специфических задач (сверхвысокое давление, криогеника, агрессивные среды и т.д.).

Примеры

V-образные сенсоры Mass-EXPERT

Внешний вид расходомеров Mass-EXPERT с V-образными измерительными трубками различных типоразмеров

V-образный сенсор Mass-EXPERT — ультракомпактный корпус

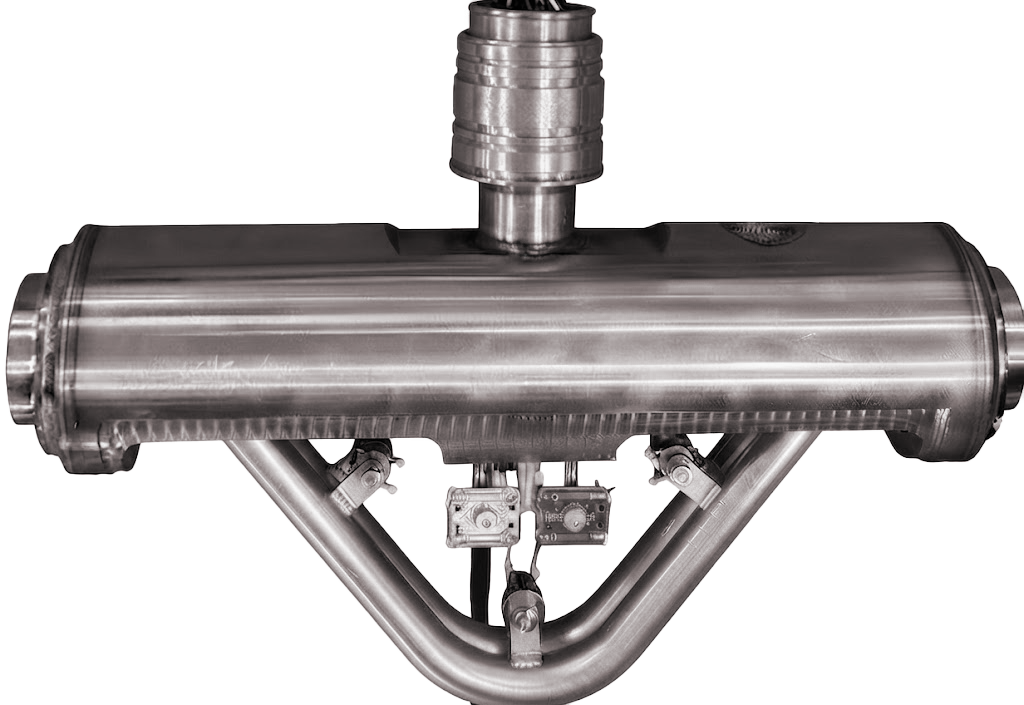

V-образные измерительные трубки — устройство сенсора

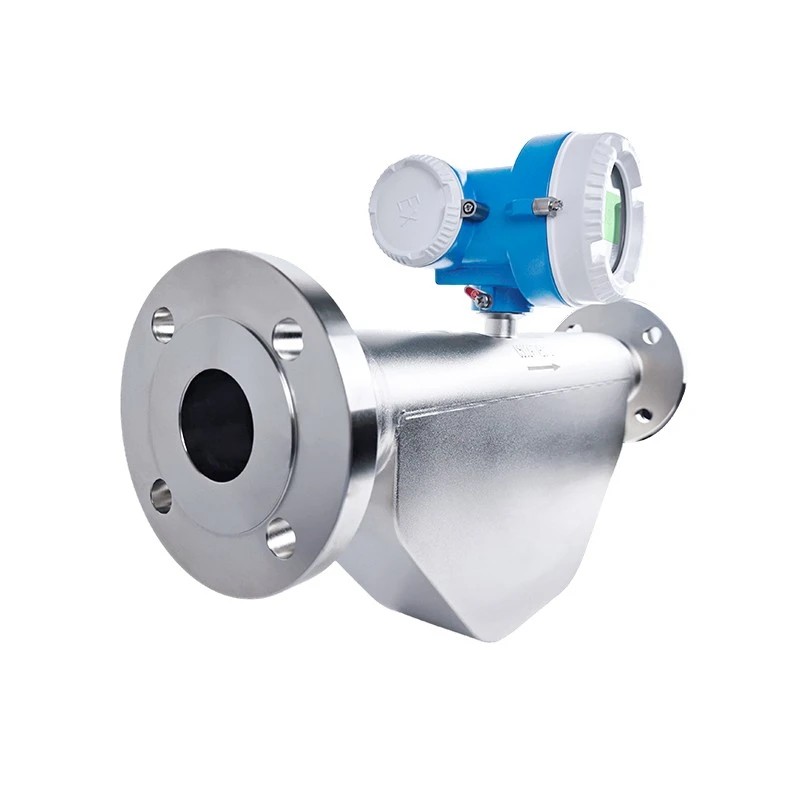

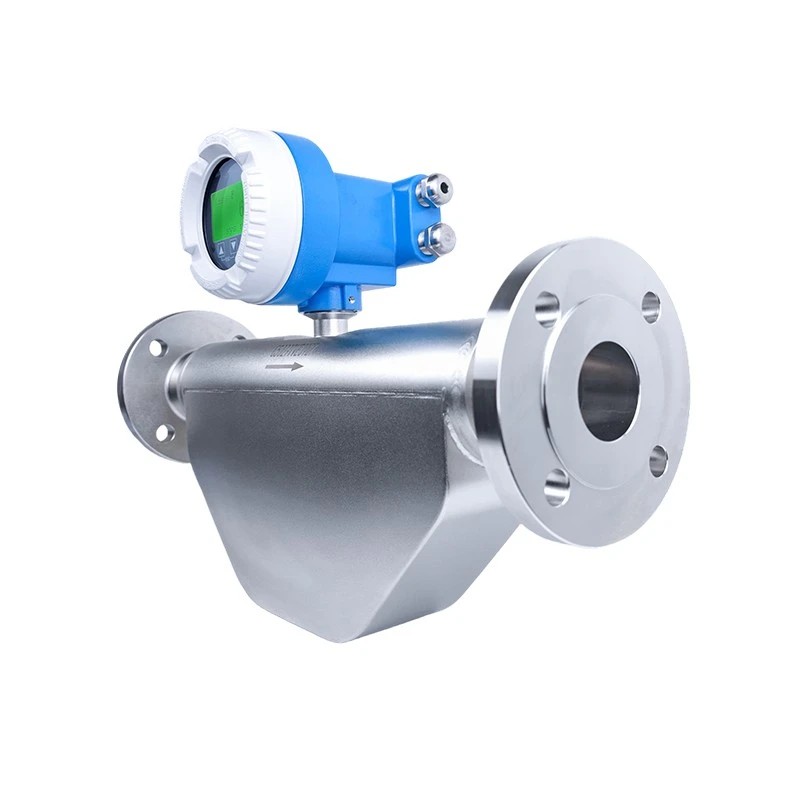

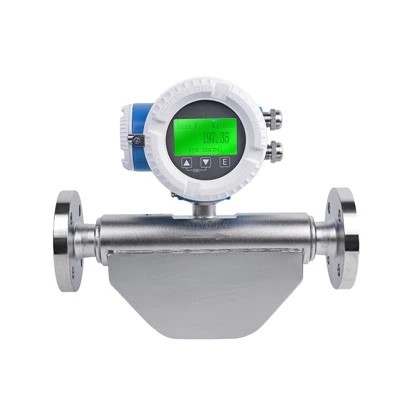

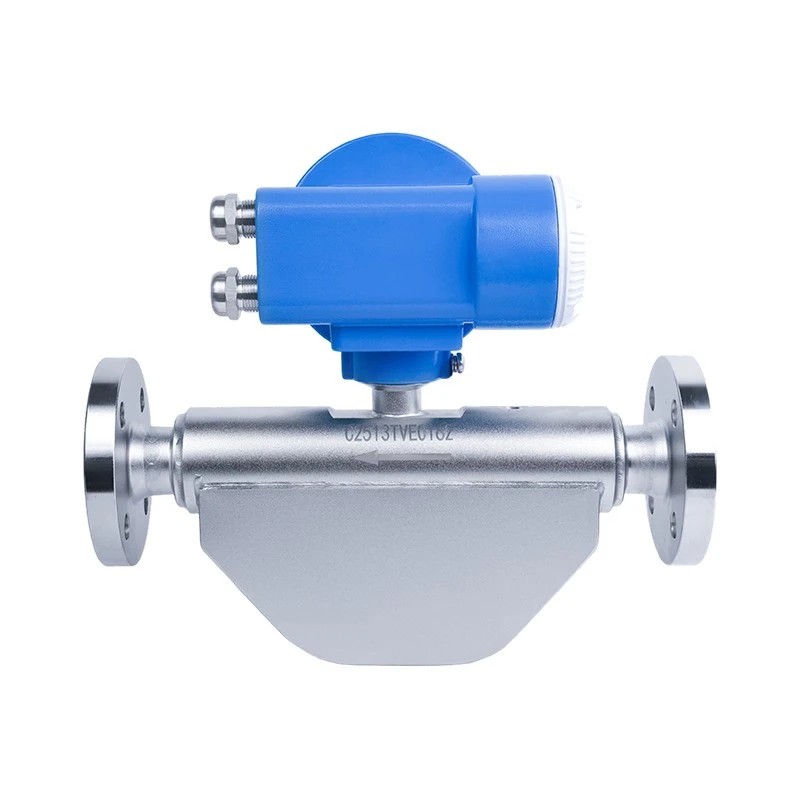

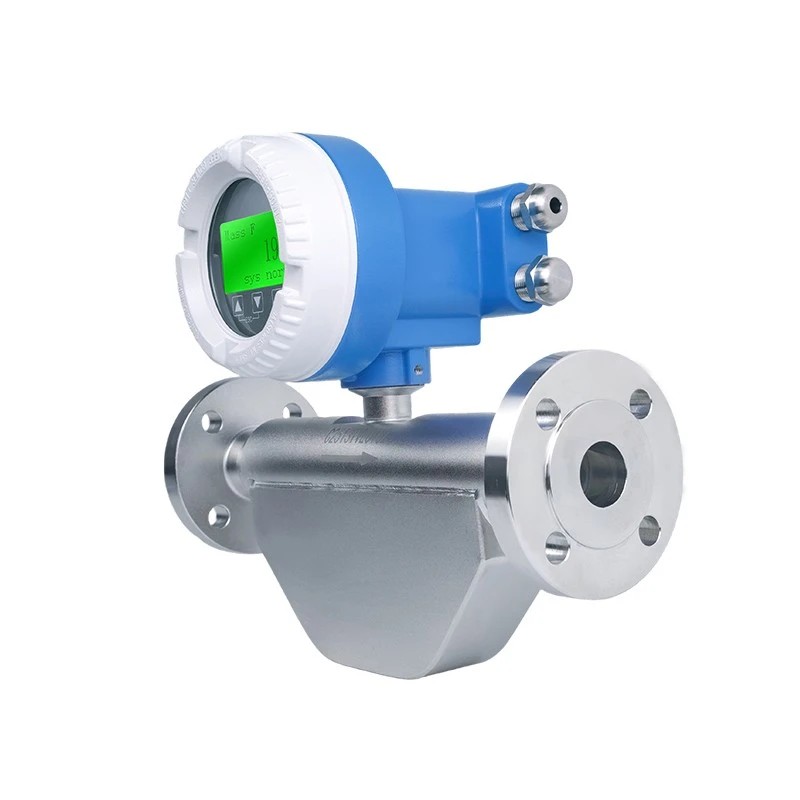

V-образный сенсор Mass-EXPERT

Технические характеристики

Параметры V-образных сенсоров

Технические характеристики расходомеров Mass-EXPERT с V-образными измерительными трубками

Параметр	Значение
Тип измерительных трубок	V — V-образный (ультракомпактный)
Условный диаметр (DN)	08, 15, 25, 40, 50
Динамический диапазон (стандарт)	100:1
Количество трубок	2 (две V-образные)
Конфигурация	Две V-образные трубки, колебания в противофазе, ультракомпактный корпус
Типы присоединений	Фланцевые, внутр./нар. резьба (UNF, NPT), Tri-Clamp
Минимальный DN для фланцевых соединений	DN08 и выше
Материал измерительных трубок	Нержавеющая сталь AISI 316L (1.4435)
Рабочая частота колебаний	Высокочастотные (компактная конструкция)
Температура рабочей среды	от −50 до +150 °C (опц. до +350 °C)
Максимальное рабочее давление	до 10 МПа (DN08, DN40, DN50); до 8 МПа (DN15, DN25)
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db

Сравнение типов

Сравнение конфигураций сенсоров

V-образный тип — компактное решение для прямой замены установленного оборудования

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25
