Тип измерительных трубок

L

Прямотрубный тип сенсора

Конструкция без изгибов — оптимальное решение для сред с высокой вязкостью, абразивными частицами, агрессивными свойствами или чувствительными к механическому воздействию продуктами.

Технические характеристики Запросить КП

DN08–DN50 Диапазон до 100:1 Нет застойных зон Минимальное гидросопротивление CIP/SIP 3-A гигиенический дизайн

Прямотрубные измерительные трубки Mass-EXPERT

Обзор

Прямотрубный тип сенсора (L)

Прямотрубная конструкция (L) — это измерительные трубки без изгибов, обеспечивающие свободный проход продукта без образования застойных зон. Такая конфигурация является оптимальным решением для сред с высокой вязкостью, абразивными частицами, агрессивными химическими свойствами, а также для продуктов, чувствительных к механическому воздействию. Прямые трубки также обеспечивают минимальное гидравлическое сопротивление и простоту очистки.

DN08–DN50

Диапазон условных диаметров

100:1

Динамический диапазон

Ra ≤ 0,8

Шероховатость, мкм (3-A)

CIP/SIP

Гигиеническая мойка

Преимущества

Почему выбирают прямотрубный тип (L)

Прямолинейная конструкция измерительных трубок — это инженерное решение, которое устраняет ограничения, присущие изогнутым сенсорам, для специфических условий эксплуатации.

Минимальные потери давления

Прямая геометрия трубок не создаёт дополнительных гидравлических сопротивлений, что особенно важно для высоковязких сред и систем с ограниченным напором насосов.

Лёгкость очистки

Отсутствие изгибов и карманов гарантирует полное дренирование и эффективную очистку. Идеально для производств с частой сменой продуктов (CIP/SIP-мойка).

️

Устойчивость к абразиву

Частицы в суспензиях и пульпах не ударяются о стенки изгибов с повышенной силой, что значительно снижает эрозионный износ и продлевает срок службы сенсора.

Муфтовое соединение

Компактное муфтовое исполнение (Tri-Clamp, резьба под накидную гайку) упрощает интеграцию в существующие трубопроводы, особенно в пищевых и фармацевтических линиях. Монтаж и демонтаж — без сварных работ.

Агрессивные среды

Прямые трубки из коррозионностойких материалов по номенклатуре Mass-EXPERT (316L с высоким Ni, 904L, Hastelloy, титан и др.) обеспечивают надёжную работу с кислотами, щёлочами и агрессивными реагентами.

Гигиенический дизайн 3-A

Шероховатость внутренних поверхностей Ra ≤ 0,8 мкм, отсутствие щелей и резких переходов — полное соответствие стандартам 3-A Sanitary Standards для пищевого оборудования.

Отрасли

Другие типы измерительных трубок

Mass-EXPERT предлагает несколько конфигураций измерительных трубок, каждая из которых оптимизирована под специфические условия эксплуатации

U V K W L Δ (Delta)

L — прямотрубный тип, оптимизированный для работы с вязкими, абразивными, агрессивными средами и продуктами, чувствительными к механическому воздействию. Рекомендуется для пищевых, фармацевтических и химических производств.

Примеры

Прямотрубные сенсоры Mass-EXPERT (L)

Внешний вид расходомеров Mass-EXPERT с прямыми измерительными трубками различных типоразмеров

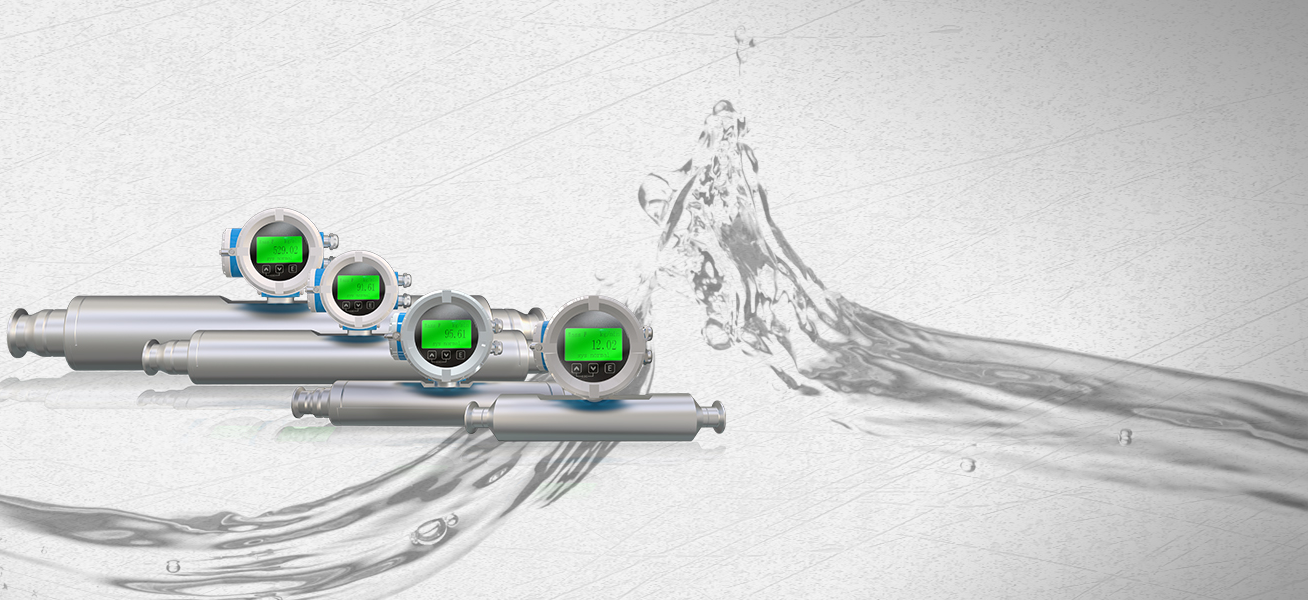

Семейство прямотрубных сенсоров Mass-EXPERT (L)

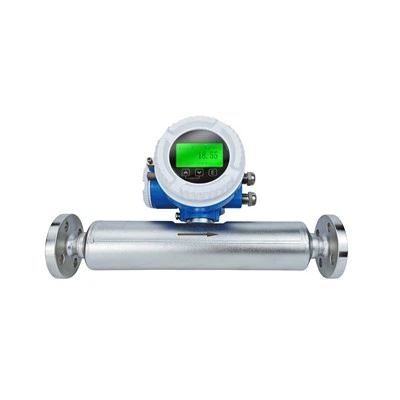

Прямотрубный сенсор Mass-EXPERT — фланцевое исполнение

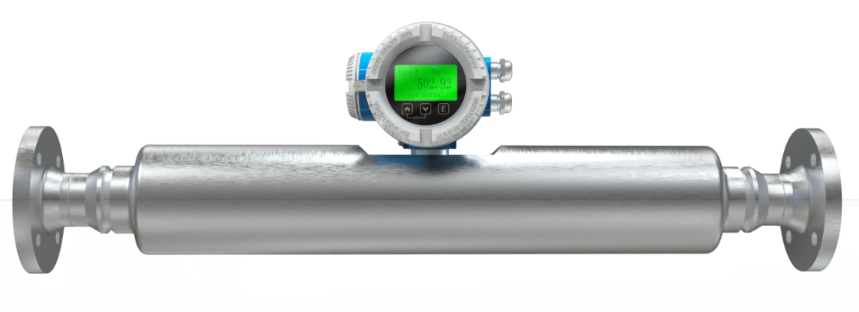

Прямотрубный сенсор Mass-EXPERT (L) — общий вид

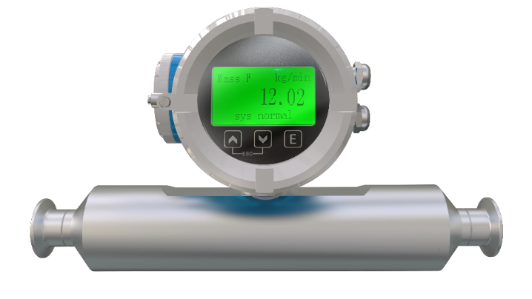

Преобразователь Mass-EXPERT — дисплей и управление

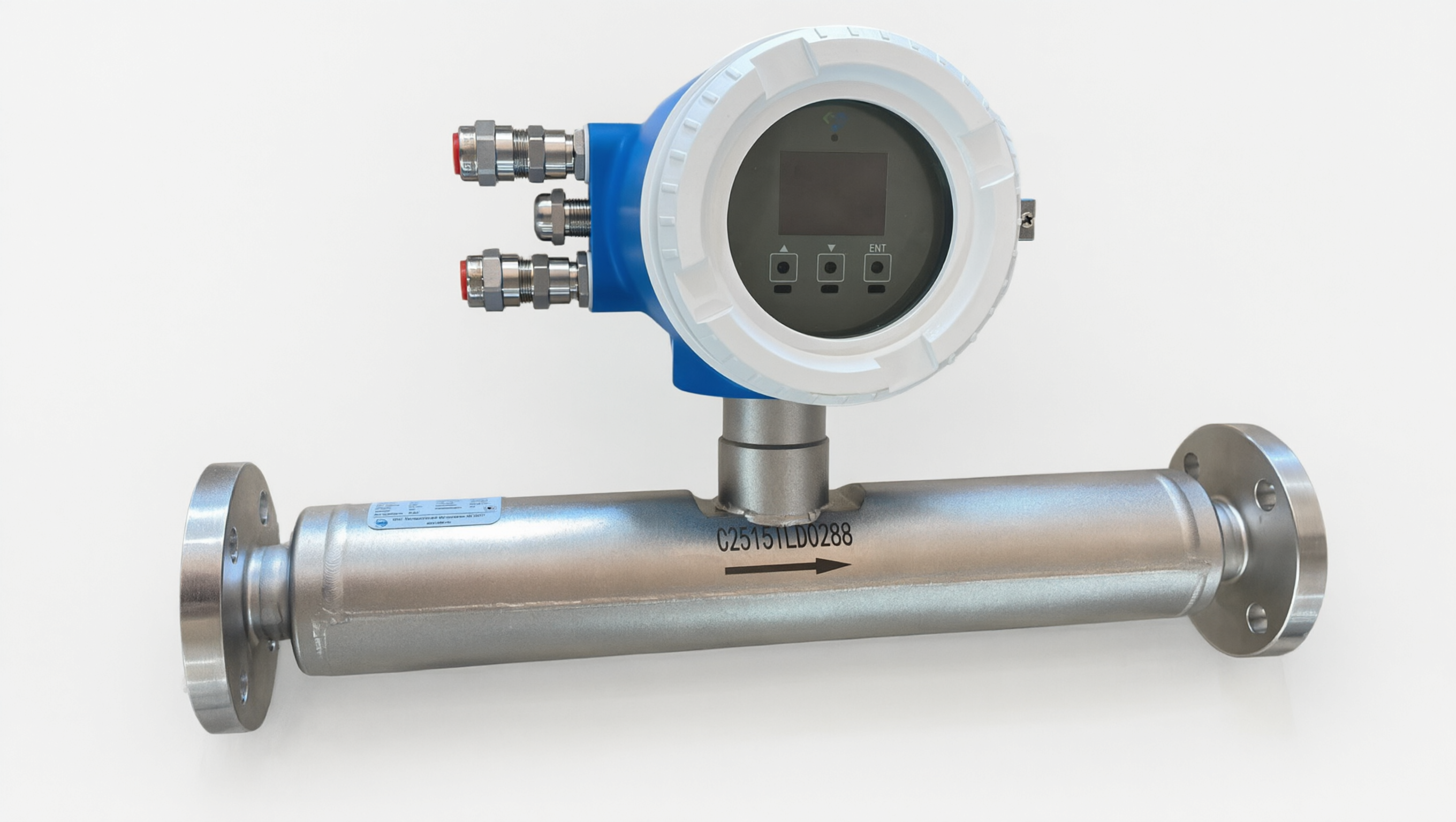

Прямотрубный сенсор Mass-EXPERT — корпус и присоединения

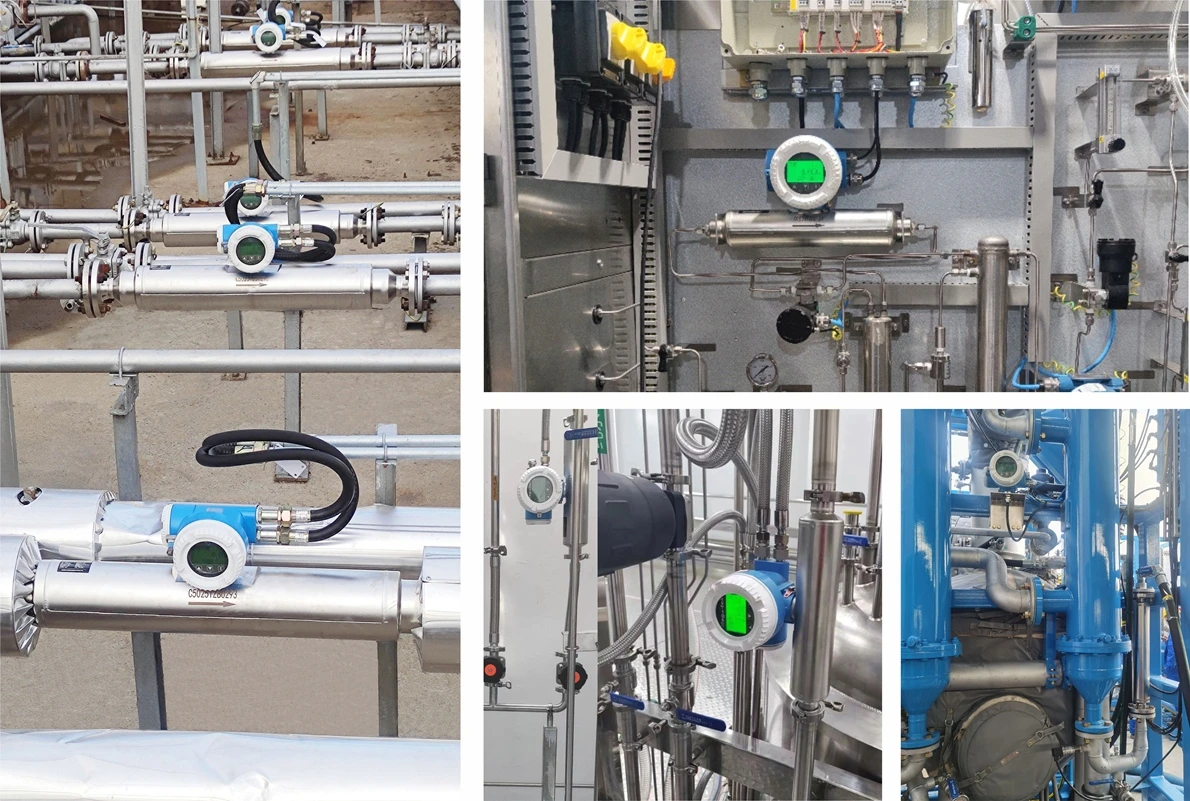

Прямотрубные сенсоры Mass-EXPERT на технологических линиях

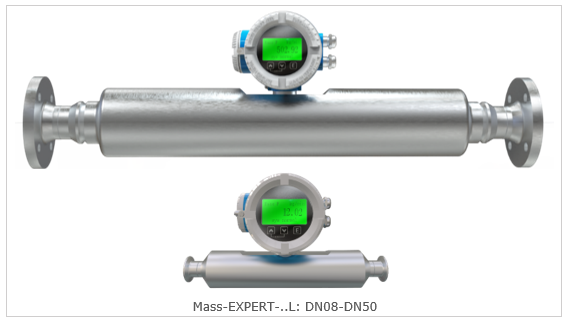

L — Прямотрубный тип измерительных трубок — схема

L — прямотрубный тип сенсора — принципиальная схема измерительных трубок

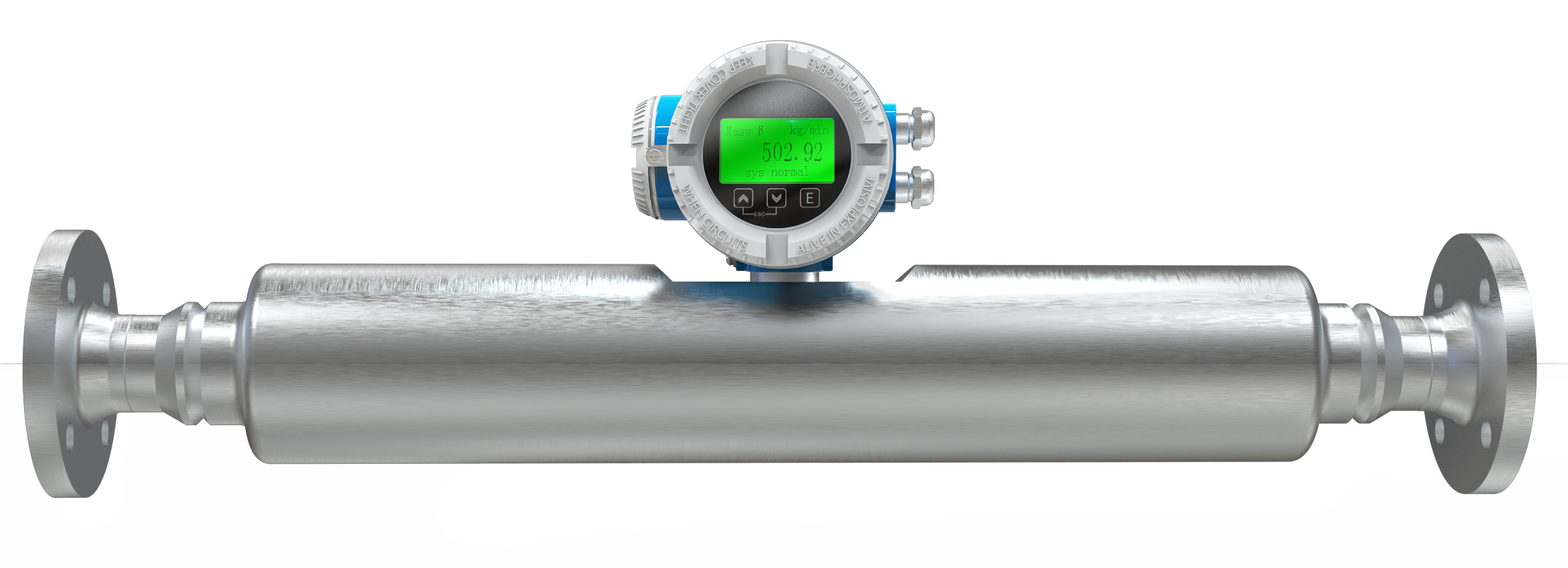

Mass-EXPERT-050 — прямотрубный сенсор (DN50)

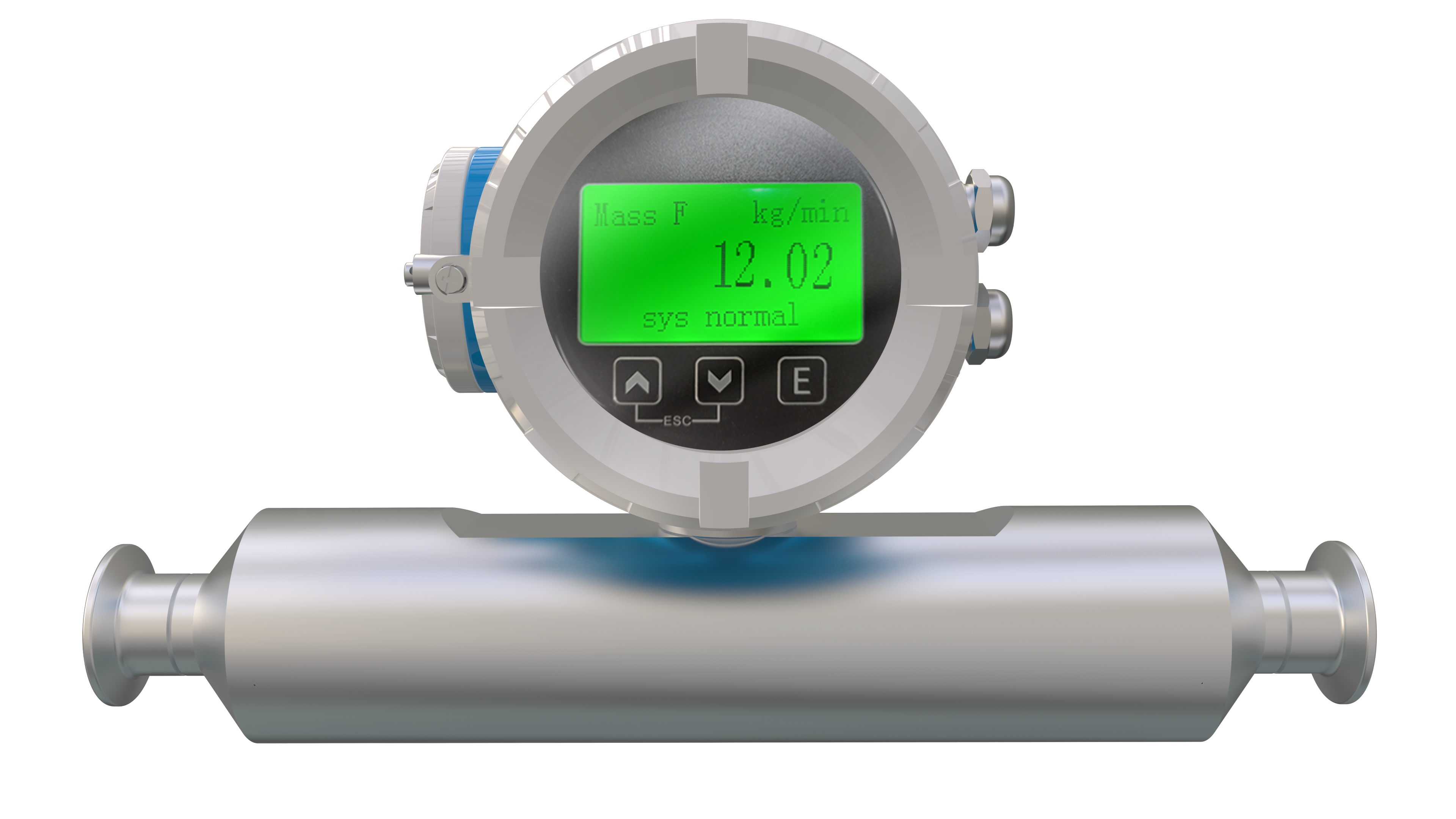

Mass-EXPERT-015 — прямотрубный сенсор (DN15)

Технические характеристики

Параметры прямотрубных сенсоров (L)

Технические характеристики расходомеров Mass-EXPERT с прямыми измерительными трубками

Параметр	Значение
Тип измерительных трубок	L — прямотрубный (без изгибов)
Условный диаметр (DN)	от 8 до 50
Количество трубок	2 (две параллельные прямые)
Типы присоединений	Фланцевые, Муфтовые: Tri-Clamp (хомут); резьба под накидную гайку
Материал измерительных трубок	Нержавеющая сталь AISI 316L (стандарт); 316L с высоким Ni, 904L, титан, сталь C4, Hastelloy, дуплекс, тантал (опция — по номенклатуре Mass-EXPERT)
Шероховатость внутренних поверхностей	Ra ≤ 0,8 мкм (3-A Sanitary Standard)
Максимальное рабочее давление	до 10 МПа
Выходные сигналы	4–20 мА (HART), RS-485 (Modbus RTU), CAN, импульсный, частотный
Взрывозащита	Ex db ib IIC T6 Gb; Ex db ia IIC T6 Gb; Ex ia tb IIIC T80 °C Db
Гигиеническая мойка	CIP (Clean-in-Place) / SIP (Sterilize-in-Place) — полностью совместимы

Типоразмер	Максимальный расход, кг/ч
DN08	1 200
DN15	3 600
DN25	12 000
DN40	27 000
DN50	39 000

Сравнение типов

Сравнение конфигураций сенсоров

Прямотрубный тип (L) — оптимальное решение для агрессивных, вязких и абразивных сред

Параметр	U	V	K	W	L	Δ (Delta)
Условный диаметр (DN)	DN03–DN250	DN08–DN50	DN02–DN25	DN08–DN100	DN08–DN50	DN01/DN02/DN25
Уникальная особенность	• универсальность: большинство сред и отраслей • криогенные и высоконапорные исполнения	• межфланцевая замена без переделки обвязки	• сверхвысокое давление (серия PK) • материалы против H₂-охрупчивания	• самоопорожнение и CIP/SIP • большие типоразмеры (до DN100)	• минимальное гидросопротивление • абразивы, пульпы и вязкие продукты	• дозирование от долей кг/ч • рекордная механическая стабильность
Требуются ли прямые участки	Нет	Нет	Нет	Нет	Нет	Нет
Малые расходы и микродозы	от DN03	от DN08	от DN02	от DN08	от DN08	доли кг/ч (от DN01)
Чувствительность	Высокая	Высокая	Высокая	Средняя	Средняя	Очень высокая
Компактность	Средняя	Высокая	Средняя	Высокая	Средняя	Средняя
Агрессивные среды	Хорошая	Хорошая	Хорошая	Хорошая	Отличная	Хорошая
Дренаж и застойные зоны	Стандартный	Стандартный	Стандартный	Полный (самоопорожнение)	Полный (прямые трубки)	Стандартный
Устойчивость к вибрации и пульсациям	Высокая	Высокая	Высокая	Высокая	Стандартная	Максимальная
Гигиеническая мойка (CIP/SIP)	Да	Да	Да	Да	Да	Да
Санитарные соединения	Да	Да	Да	Да	Да	Да
Рекомендация	Универсальное решение для большинства задач	Прямая замена установленного оборудования	Высокое и сверхвысокое давление (H₂, He, N₂)	Самоопорожняемая конструкция	Вязкие, абразивные, агрессивные и гигиенические среды	Микрорасходы (DN01/DN02), также DN25

Применения

Где применяется

Нефтегазовая отрасль

Химическая промышленность

Фармацевтика

Пищевая и напитки

Производство полимеров

Системы дозирования и смешения

Типовые среды применения

Прямотрубный сенсор Mass-EXPERT рекомендован для широкого спектра промышленных сред, особенно там, где требуется минимальное гидравлическое сопротивление, устойчивость к абразиву и гигиенический дизайн.

Мазуты и битумы Кислоты и щёлочи Цементные суспензии Шоколад и пасты Соусы и сиропы Краски и полимеры 🪨 Минеральные пульпы Фармацевтические продукты Абразивные реагенты Известковое молоко CIP/SIP-мойка Дозирование вязких сред
